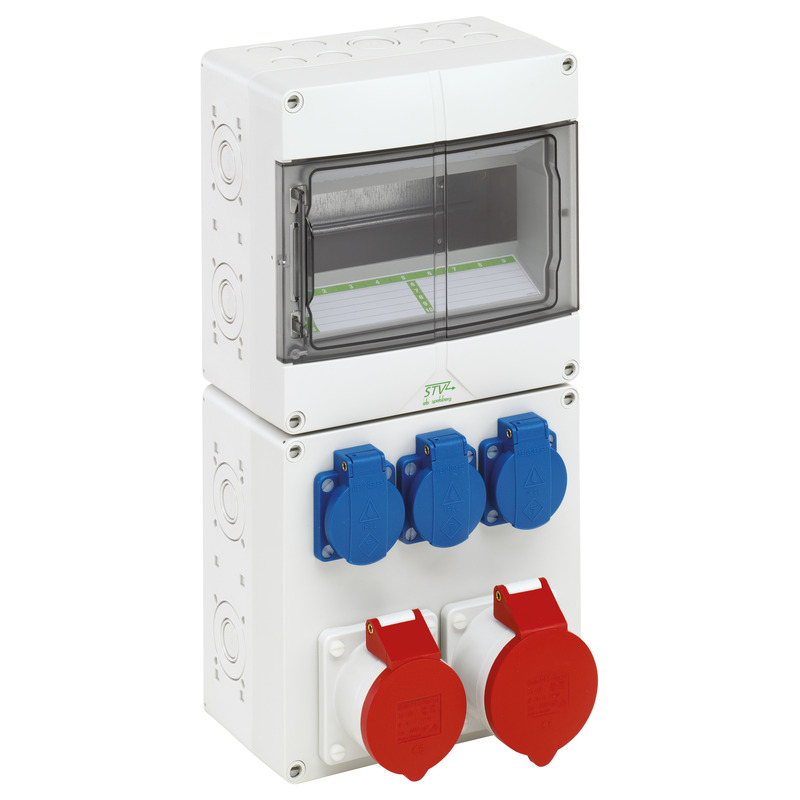

Combinaison de prises

STV 923-S

Référence produit: 72932301 | Dimensions: 200 x 400 x 122 mm

Combinaison de prises, avec indice de protection IP44, convient pour une installation d’appareils avec prises intégrées, précâblées sur borne PE/N, montés en série chez le client. Capacité de charge mécanique élevée, insensible à la température, combinable, sans halogène
Entrées de ligne:
en haut: Estampage préalable 8 x M20, 1 x M25/32
en bas: Estampage préalable 8 x M16/20, 1 x M25/32
à gauche: Estampage préalable 4 x M20/25
à droite: Estampage préalable 4 x M20/25
Arrière: Estampage préalable 4 x M20/25

Nombre de Modules disponibles: 9

avec:

3 x Prise SCHUKO^® (avant), 230V
1 x Prise CEE (avant), 16A, 400V
1 x Prise CEE (avant), 32A, 400V

Appareils de montage

Prise SCHUKO^® (avant), 230V	3
Prise CEE (avant), 16A, 400V	1
Prise CEE (avant), 32A, 400V	1

Propriétés électriques

Tension nominale d'isolement CA	400 V
Classe de protection	II
Type de protection	IP44
Nombre de potentiels N	1
Nombre de séries	1
Nombre d’unités de division	9
Nombre d’unités de division par série	9
Avec borne N	oui
Avec borne PE	oui

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	200 mm
Longueur	400 mm
Hauteur	122 mm
Poids	2.39 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	850 °C

Propriétés mécaniques

Type de fixation	Montage mural
Résistance aux chocs	IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902934683
Packing Unit Code	C62
ETIM Class	EC000379
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre
Matériau de la fenêtre pivotante	Polycarbonate

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (447 Ko)
Plan dimensionnel	dwg (770 Ko)
Plan dimensionnel	dxf (4 Mo)
Plan dimensionnel	jpg (2 Mo)
Schéma de câblage	pdf (40 Ko)
Schéma de câblage	jpg (629 Ko)

Certificat

CE Explication DE/EN/FR	pdf (221 Ko)
UKCA Explication EN	pdf (49 Ko)

Produits similaires

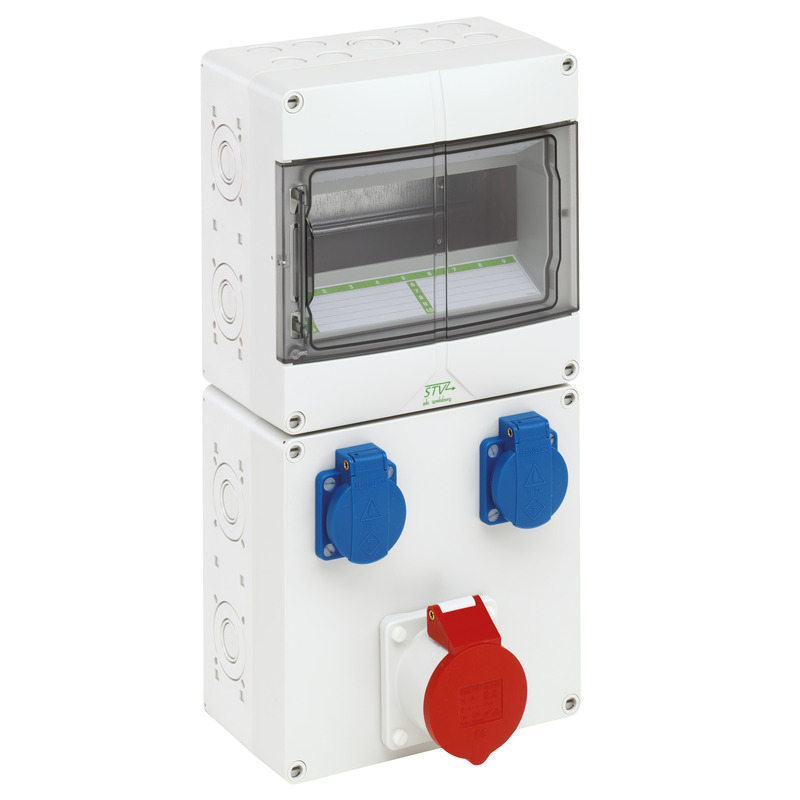

Combinaison de prises STV 912-S

Dimensions : 200 x 400 x 122 mm
Référence produit: 72931201

Nombre de Modules disponibles: 9
avec:

2 x Prise SCHUKO^® (avant), 230V
1...

Combinaison de prises, avec indice de protection IP44, convient pour une installation d’appareils...

Liste de surveillance

Détails

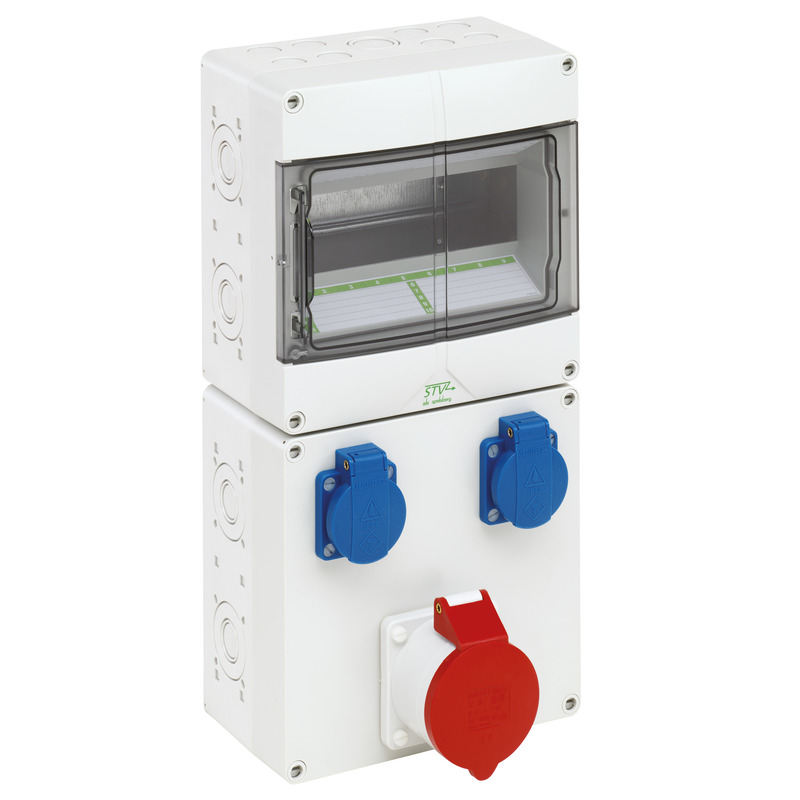

Combinaison de prises STV 912-S32

Dimensions : 200 x 400 x 122 mm
Référence produit: 72931301

Nombre de Modules disponibles: 9
avec:

2 x Prise SCHUKO^® (avant), 230V
1...

Combinaison de prises, avec indice de protection IP44, convient pour une installation d’appareils...

Liste de surveillance

Détails

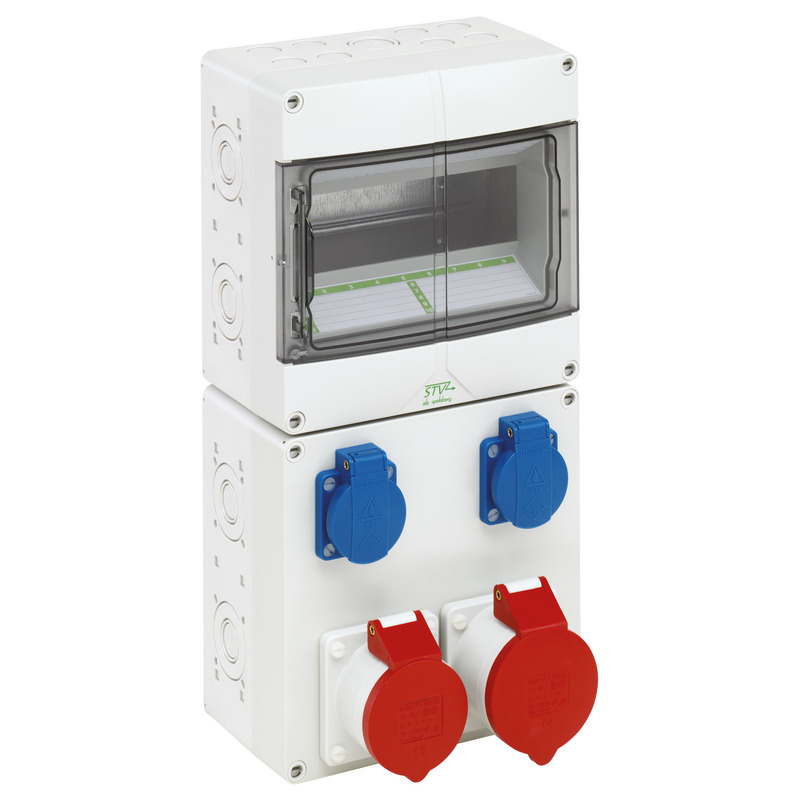

Combinaison de prises STV 922-S
