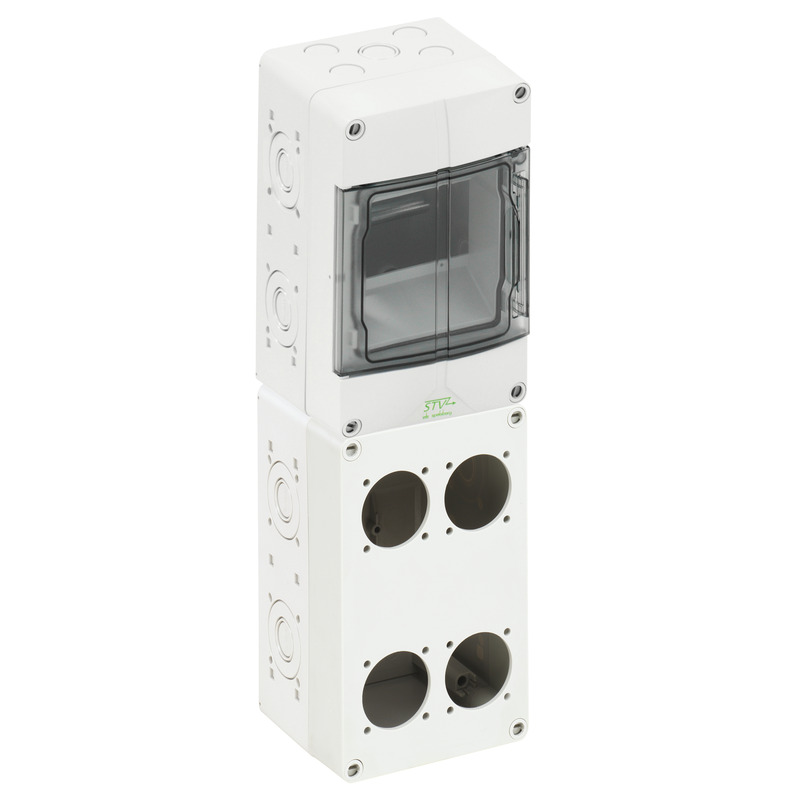

STV 504-L

Référence produit: 72890401 | Dimensions: 125 x 400 x 122 mm

Combinaison de prises, avec indice de protection IP44, pour une installation chez le client d’appareils montés en série et de prises de courant, y compris une borne PE/N, ainsi que des adaptateurs et vis servant au montage des prises, capacité de charge mécanique élevée, insensible à la température, combinable, sans halogène
Entrées de ligne:
en haut: Estampage préalable 4 x M20, 1 x M20/25
en bas: Estampage préalable 4 x M20, 1 x M20/25
à gauche: Estampage préalable 2 x M20/25
à droite: Estampage préalable 4 x M20/25
Arrière: Estampage préalable 2 x M20

Nombre de Modules disponibles: 5

Ouvertures pour prises : 4x perçages pour prise SCHUKO® avec diamètre de 44,5 mm et distance des trous pour montage vertical/horizontal de 38/38 mm (avant)

Propriétés électriques

Tension nominale d'isolement CA	400 V
Classe de protection	II
Type de protection	IP44
Nombre de potentiels N	1
Nombre de séries	1
Nombre d’unités de division	5
Nombre d’unités de division par série	5
Avec borne N	oui
Avec borne PE	oui

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	125 mm
Longueur	400 mm
Hauteur	122 mm
Poids	1.16 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural
Résistance aux chocs	IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902954728
Packing Unit Code	C62
ETIM Class	EC000379
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre
Matériau de la fenêtre pivotante	Polycarbonate

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (476 Ko)
Plan dimensionnel	dwg (377 Ko)
Plan dimensionnel	dxf (2 Mo)

Données CAO

Données CAO	Télécharger les données CAO 3D

Produits similaires

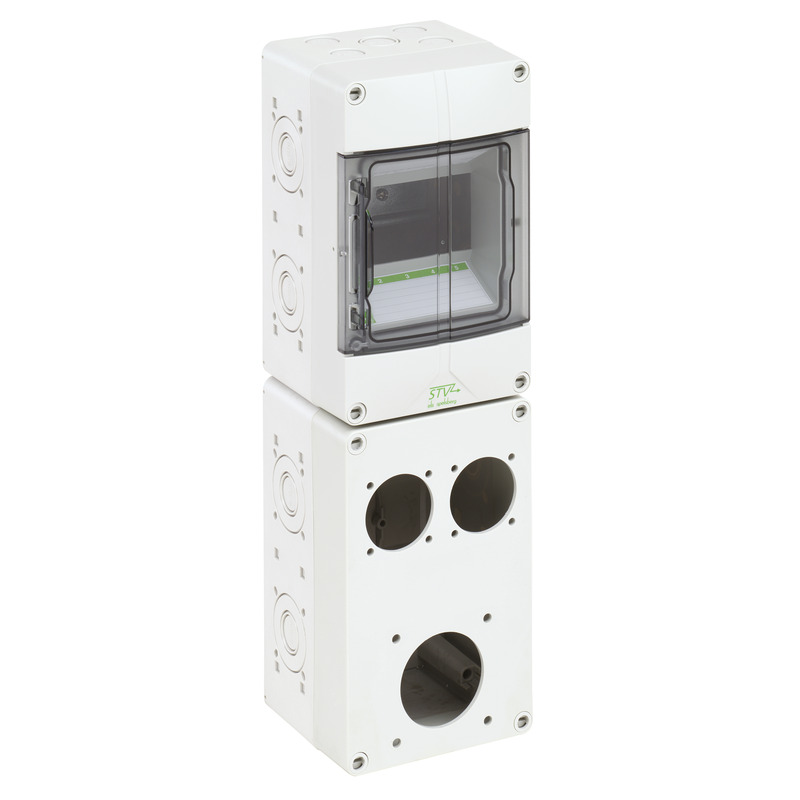

Combinaison de prises STV 512-L
