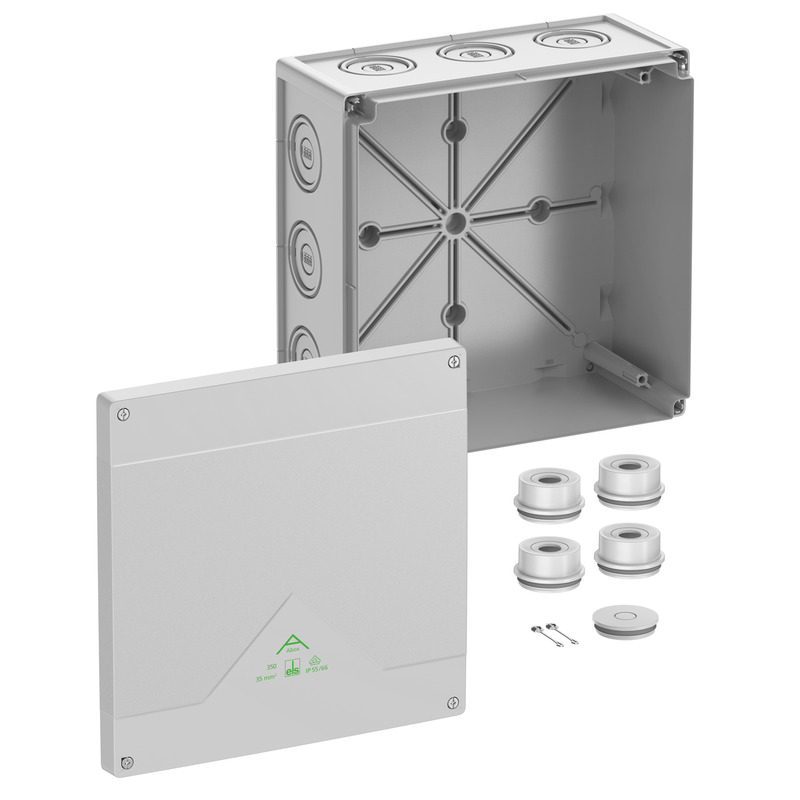

Boîte de raccordement
Référence produit: 83540001 | Dimensions: 252 x 252 x 120 mm

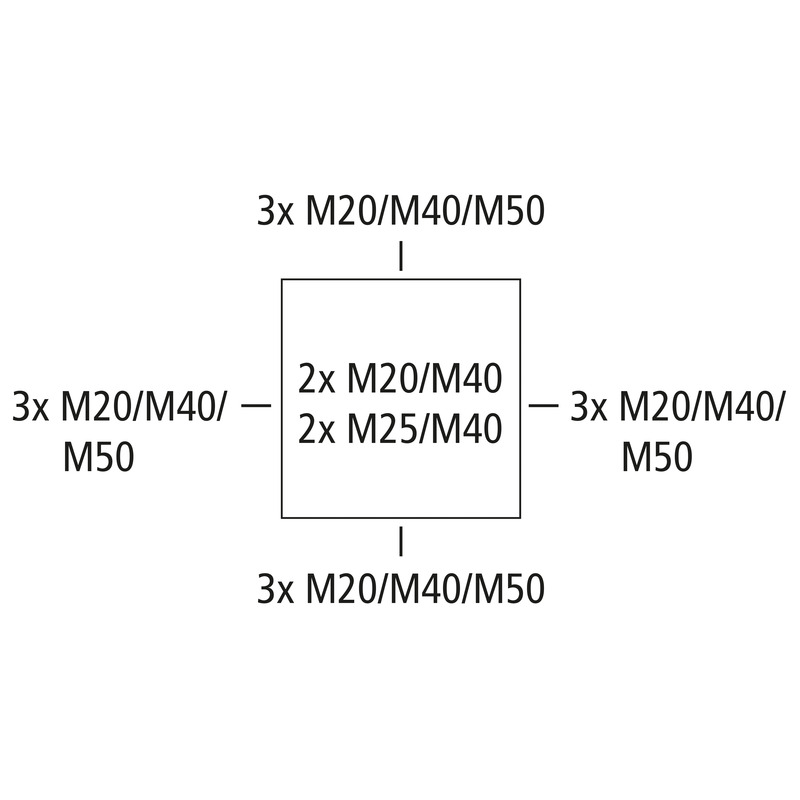

Boîte de raccordement, avec indice de protection IP55/IP66, Section nominale 35 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 12 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée
gris, Ui=1000 V AC, sans bornes
| Tension nominale d'isolement CA | 1000 V |
|---|---|
| Tension nominale d'isolement CC | 1000 V |
| Section de conducteur max. | 35 mm² |
| Classe de protection | II |
| Type de protection | IP55/IP66 |
| Type de bornes | sans |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 252 mm |
|---|---|
| Longueur | 252 mm |
| Hauteur | 120 mm |
| Longueur intérieure | 236 mm |
| Largeur intérieure | 236 mm |
| Hauteur intérieure | 99 mm |
| Poids | 1.1834 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 750 °C |
| Résistance aux chocs | IK07 |
|---|---|
| Plombable | oui |
| Couple de la vis du couvercle | 1.5 Nm |
| Type de fixation | Montage mural/au plafond |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 55 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902660247 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marque de contrôle | DLG (résistance à l’ammoniac) |
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Passe-câbles à double membrane DMS M20
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M40
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...

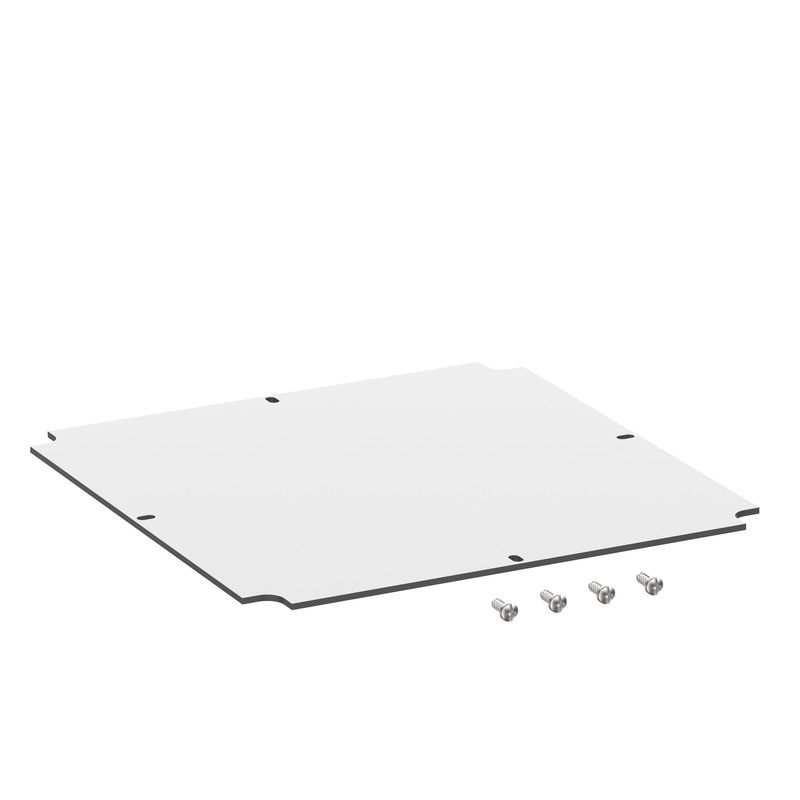

Plaque de montage en mélaminé isolant, épaisseur 2,5 mm, gris livré avec vis de fixation. Pour un...
