Boîte de raccordement
Référence produit: 87091001 | Dimensions: 300 x 450 x 132 mm

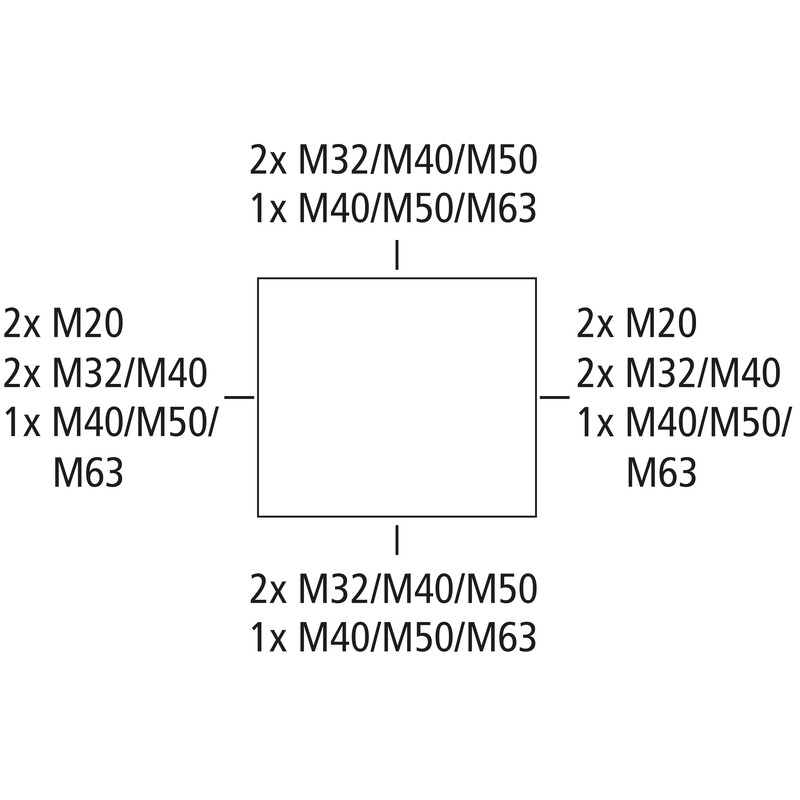

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 70 mm², Ui=690 V AC, Membranes extractibles, M20/M32/M40/M50/M63, (16 latéral), points de fixation internes, pour installations standard en intérieur
gris, sans bornes
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 70 mm² |
| Classe de protection | II |
| Type de protection | IP54/IP65 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 300 mm |
|---|---|
| Longueur | 450 mm |
| Hauteur | 132 mm |
| Poids | 1.98 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 650 °C |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902111190 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polystyrène |
|---|---|
| Matériau de la partie supérieure | Polystyrène |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V
Rail normalisé selon DIN EN 60715, 35 x 7,5 mm
Plaque de montage en isolant à laminage mélamine, épaisseur 4 mm, livré avec vis de fixation, gris
