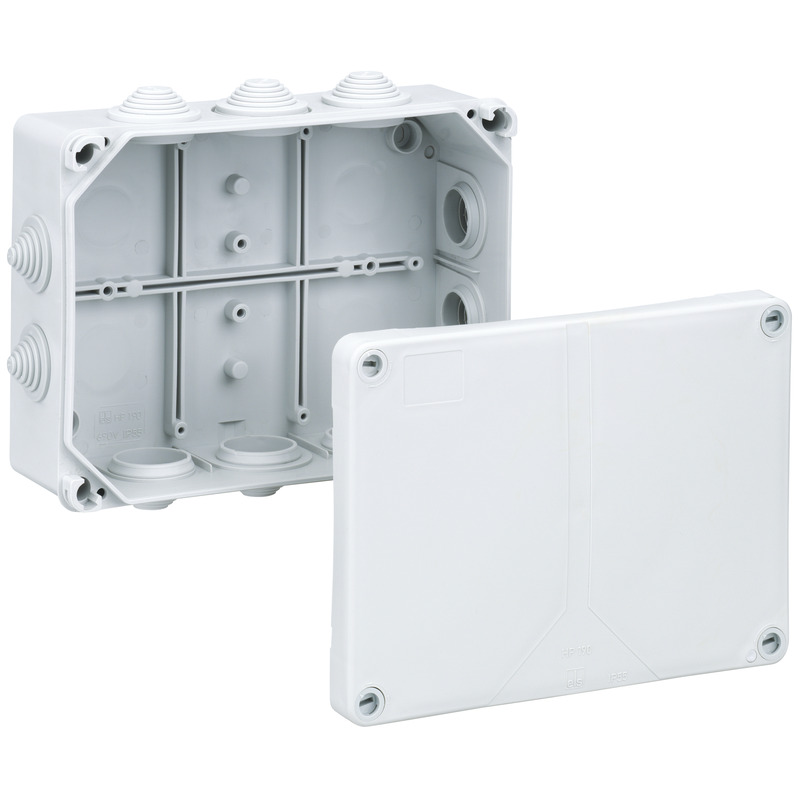

Boîte de raccordement
Référence produit: 32699001 | Dimensions: 199 x 149 x 77 mm

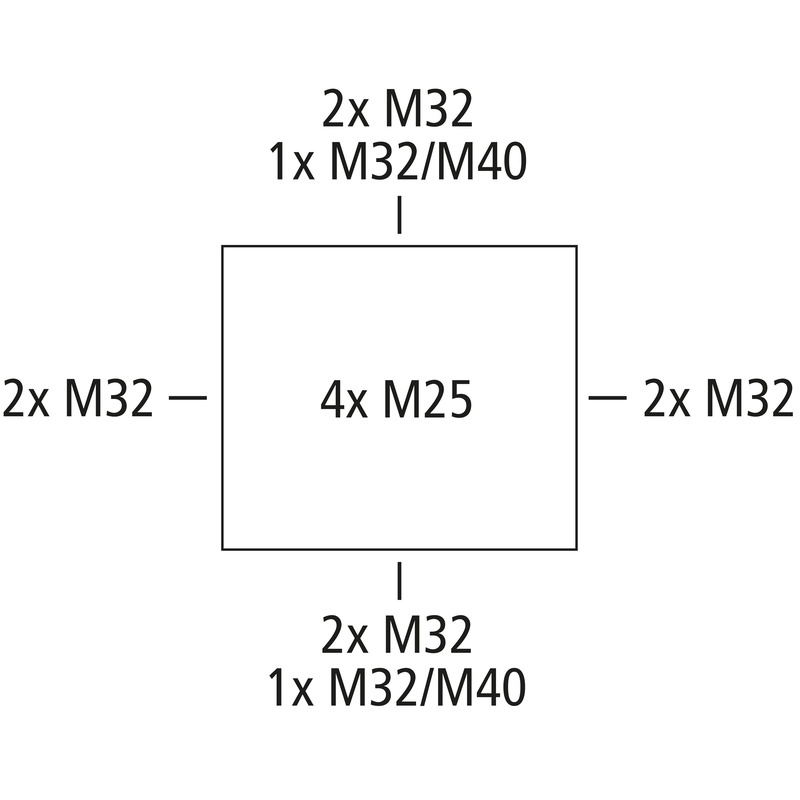

Boîte de raccordement, avec indice de protection IP55, Section nominale 16 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Passe-câble étagé, M25/M32/M40, Plage d'étanchéité 13 - 26,5 mm, (4 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur
gris, sans bornes
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 16 mm² |
| Classe de protection | II |
| Type de protection | IP55 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 199 mm |
|---|---|
| Longueur | 149 mm |
| Hauteur | 77 mm |
| Longueur intérieure | 140 mm |
| Largeur intérieure | 190 mm |
| Hauteur intérieure | 70 mm |
| Poids | 0.31 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | non |
| pour plage d’étanchéité min. | 13 mm |
|---|---|
| pour plage d’étanchéité max. | 26.5 mm |
| Type de fixation | Montage mural/au plafond |
| Résistance aux chocs | IK07 |
| Plombable | non |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902940073 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
