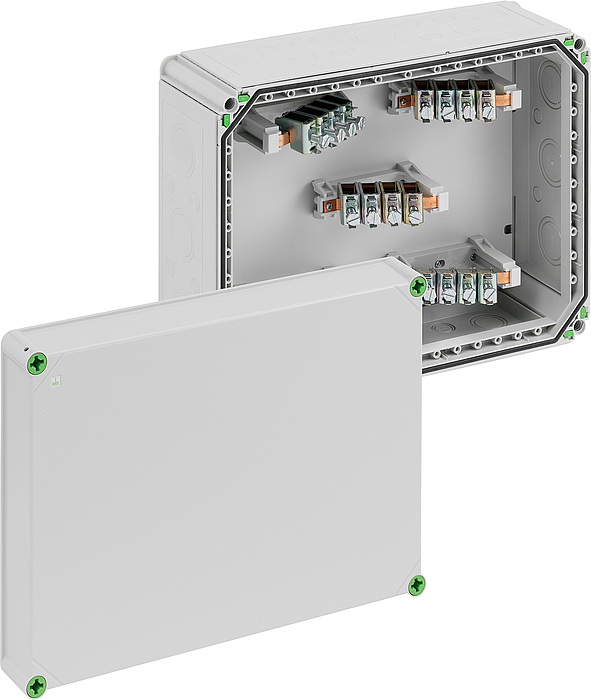

Boîte de raccordement
Référence produit: 49047101 | Dimensions: 440 x 320 x 179 mm
Boîte de raccordement, avec indice de protection IP65, Section nominale 70 mm², Ui=690 V AC, Membranes extractibles, M16/M20/M25/M32/M40/M50, (24 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée
gris, avec borne à vis 5 pôles - 70² (16-70²)
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 70 mm² |
| Classe de protection | II |
| Type de protection | IP65 |
| Nombre de pôles | 5 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 440 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Poids | 5.591 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK08 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.7 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902641949 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V
Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)
Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Passe-câbles à double membrane DMS M20/w
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M25/w
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M20
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M25
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M32
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M40
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Rail normalisé selon DIN EN 60715, 35 x 7,5 mm
