nouveau

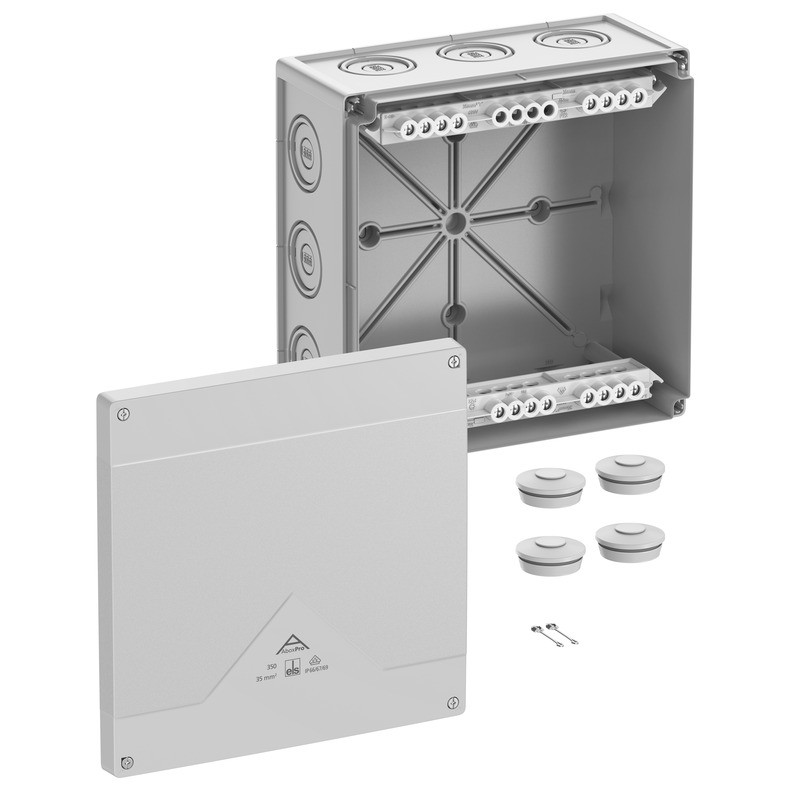

Boîte de raccordement

Abox Pro 350-35²

Référence produit: 43542001 | Dimensions: 252 x 252 x 120 mm

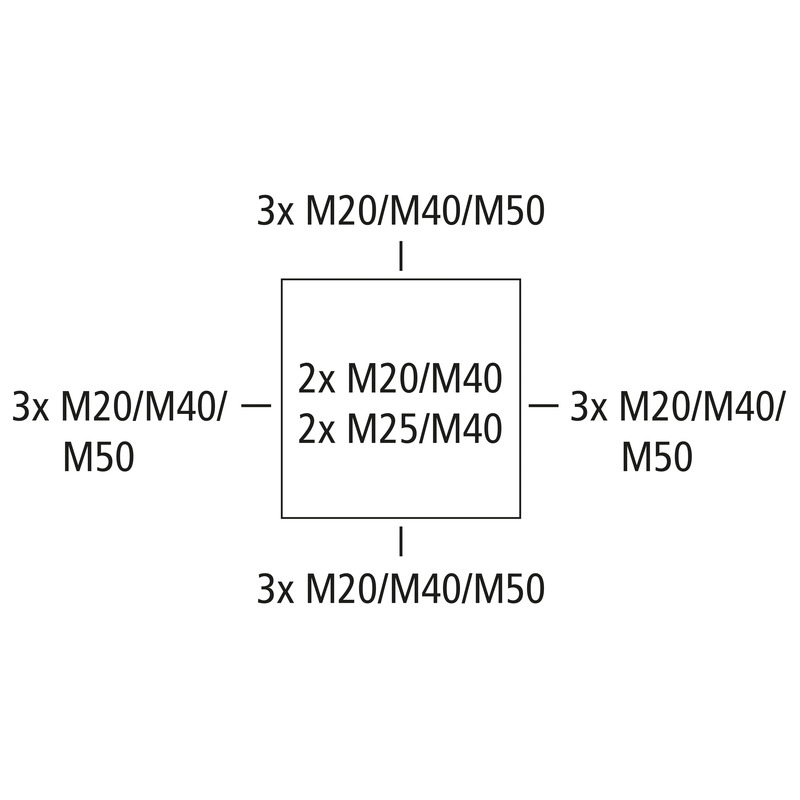

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 35 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 12 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

gris, U_i=690 V AC, I_n=125 Ampères, avec borne à vis en saillie, 5 pôles - 35 mm², sections acceptées par pôle : 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm² Cuivre rigide/souple avec embout

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	690 V
Section de conducteur min.	10 mm²
Section de conducteur max.	35 mm²
Classe de protection	II
Type de protection	IP66/IP67/IP69
Courant assigné	125 Ampères
Type de bornes	Borne à vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	252 mm
Longueur	252 mm
Hauteur	120 mm
Longueur intérieure	236 mm
Largeur intérieure	236 mm
Hauteur intérieure	99 mm
Poids	1.4651 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902663095
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN	pdf (5 Mo)
Instructions de montage FR/ES	pdf (5 Mo)

Fiche cotée

Plan dimensionnel	pdf (5 Mo)
Plan dimensionnel	dwg (6 Mo)
Plan dimensionnel	dxf (29 Mo)

Certificat

DLG Homologation DE	pdf (1 Mo)
CE Explication DE/EN/PL	pdf (141 Ko)
VDE Certificat DE/EN	pdf (496 Ko)
DNV Certificat EN	pdf (198 Ko)
CE Explication DE/EN/FR	pdf (139 Ko)
UKCA Explication EN	pdf (166 Ko)

Accessoires

Presse-étoupes KVR M20-MGM

Dimensions : 26,5 x 26,5 x 36 mm
Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M20-GDB/MGM

Dimensions : 30 x 30 x 37 mm
Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M40-MGM

Dimensions : 50 x 50 x 54 mm
Référence produit: 22744001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M50-MGM

Dimensions : 60 x 60 x 63 mm
Référence produit: 22745001

Plage d'étanchéité 21 - 34,5 mm, Longueur du filetage 13 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M40

Dimensions : 46,5 x 46,5 x 18,6 mm
Référence produit: 26044001

Plage d'étanchéité 17 - 28 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

nouveau

Plaque de montage Abox MPI 350

Dimensions : 217 x 217 x 2,5 mm
Référence produit: 89513501

pour Abox / Abox Pro 350

Plaque de montage en mélaminé isolant, épaisseur 2,5 mm, gris livré avec vis de fixation. Pour un...

Liste de surveillance

Détails

nouveau

Rail normalisé Abox 250/350 NS35

Dimensions : 35 x 202 x 7,5 mm
Référence produit: 89533501

pour Abox / Abox Pro 350

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm, avec vis de fixation. Pour un montage en boîtes de...

Liste de surveillance

Détails

nouveau

Porte-bornes Abox 100 KH 2006 6²

Dimensions : 69 x 124 x 60 mm
Référence produit: 89600601

Support de bornes avec rail normalisé NS35 pour montage de bornes en...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Liste de surveillance

Détails

nouveau

Bloc de bornes Abox 250/350 KLS-25²/35²

Dimensions : 21 x 205 x 48 mm
Référence produit: 89643501

borne à vis en saillie pour Abox/Abox Pro 250/350, 5 pôles - 35 mm², I_...

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690 V. Pour un montage en boîtes de dérivation...

Liste de surveillance

Détails

nouveau

Kit de fixation sur mât MABF 215-1

Dimensions : 47 x 215 x 15 mm
Référence produit: 89604001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...

Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

Liste de surveillance

Détails

Données CAO

Données CAO	Télécharger les données CAO 3D

Produits similaires

nouveau

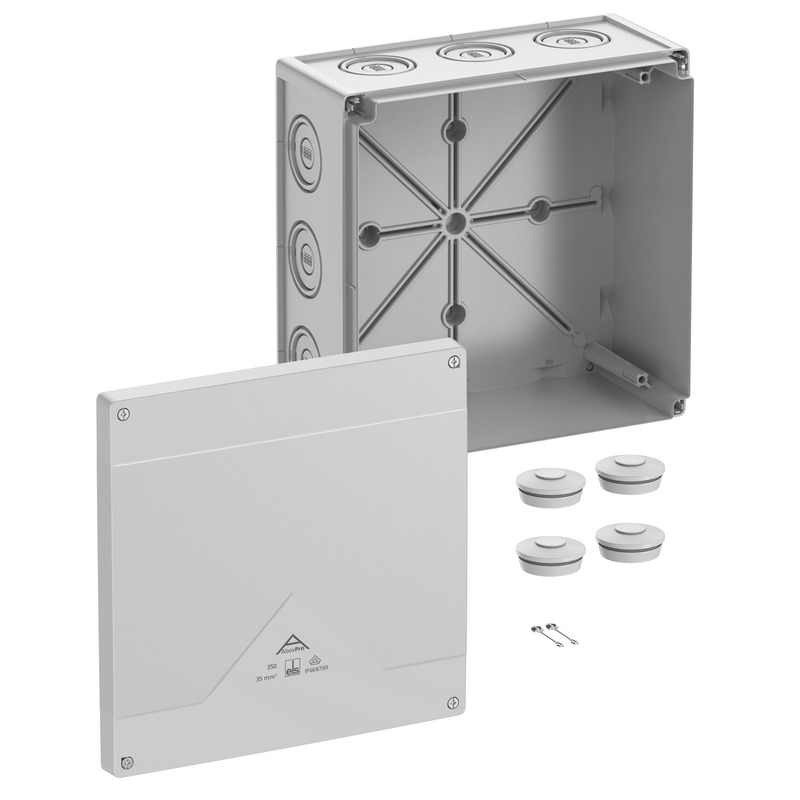

Boîte de raccordement Abox Pro 350-L

Dimensions : 252 x 252 x 120 mm
Référence produit: 43540001

gris, U_i=1000 V AC, sans bornes

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 35 mm², Certifié...

Liste de surveillance

Détails

nouveau

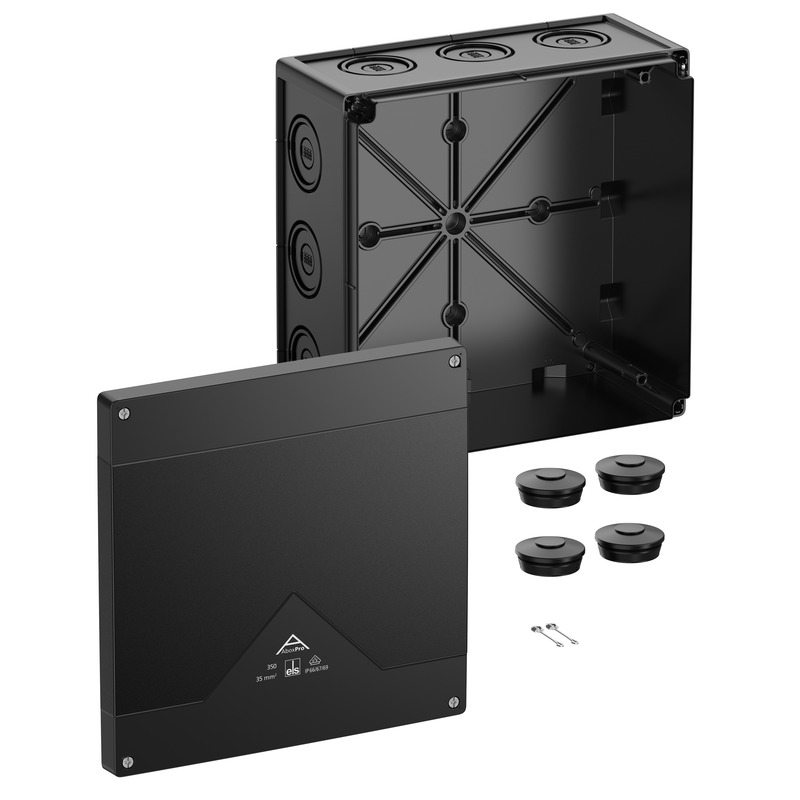

Boîte de raccordement Abox Pro 350-L/sw

Dimensions : 252 x 252 x 120 mm
Référence produit: 43500001

noir, U_i=1000 V AC, sans bornes

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 35 mm², Certifié...

Liste de surveillance

Détails

nouveau

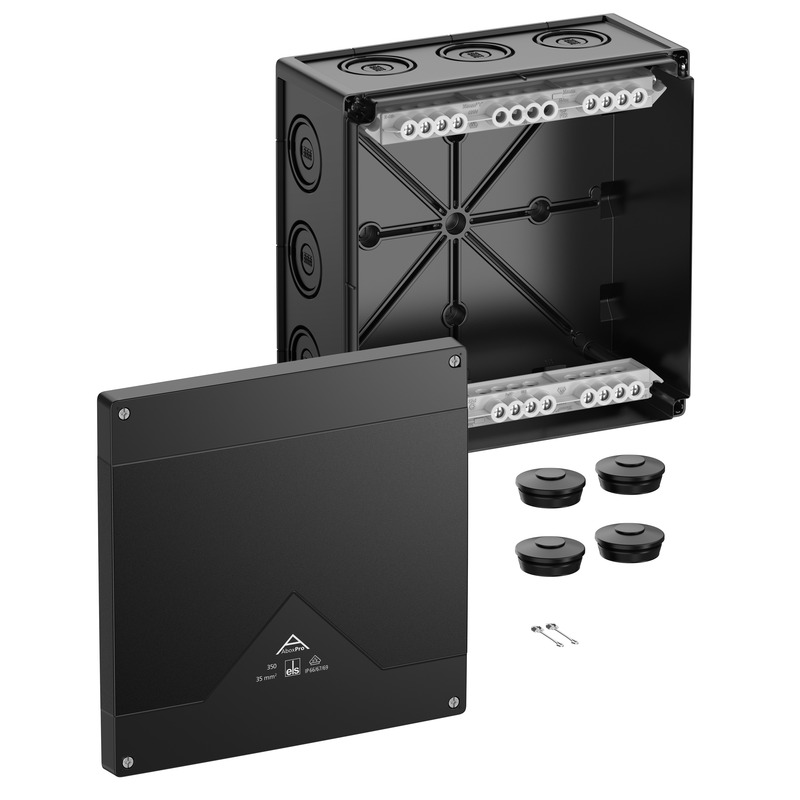

Boîte de raccordement Abox Pro 350-35²/sw
