Boîte de raccordement

Abox Pro 350-35²/sw

Référence produit: 43502001 | Dimensions: 252 x 252 x 120 mm

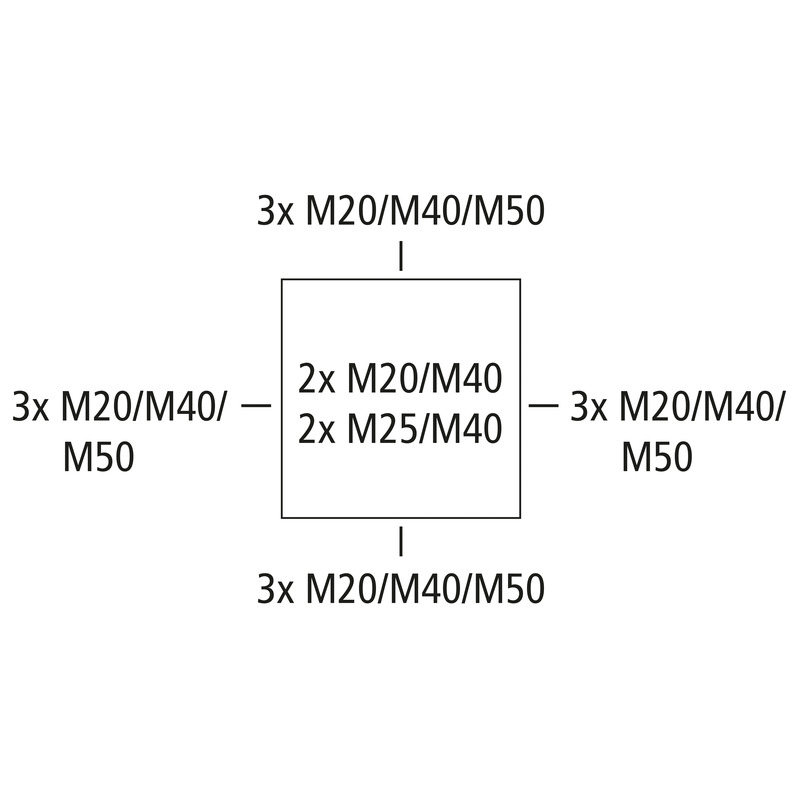

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 35 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 12 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

noir, U_i=690 V AC, I_n=125 Ampères, avec borne à vis en saillie, 5 pôles - 35 mm², sections acceptées par pôle : 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm² Cuivre rigide/souple avec embout

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	690 V
Section de conducteur min.	10 mm²
Section de conducteur max.	35 mm²
Classe de protection	II
Type de protection	IP66/IP67/IP69
Courant assigné	125 Ampères
Type de bornes	Borne à vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	252 mm
Longueur	252 mm
Hauteur	120 mm
Longueur intérieure	236 mm
Largeur intérieure	236 mm
Hauteur intérieure	99 mm
Poids	1.4651 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C

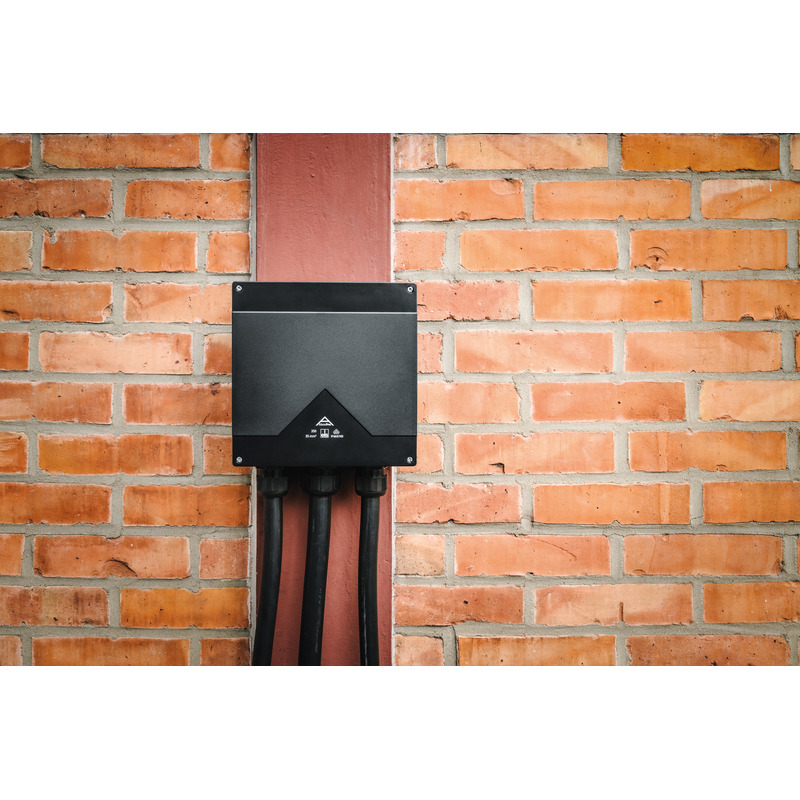

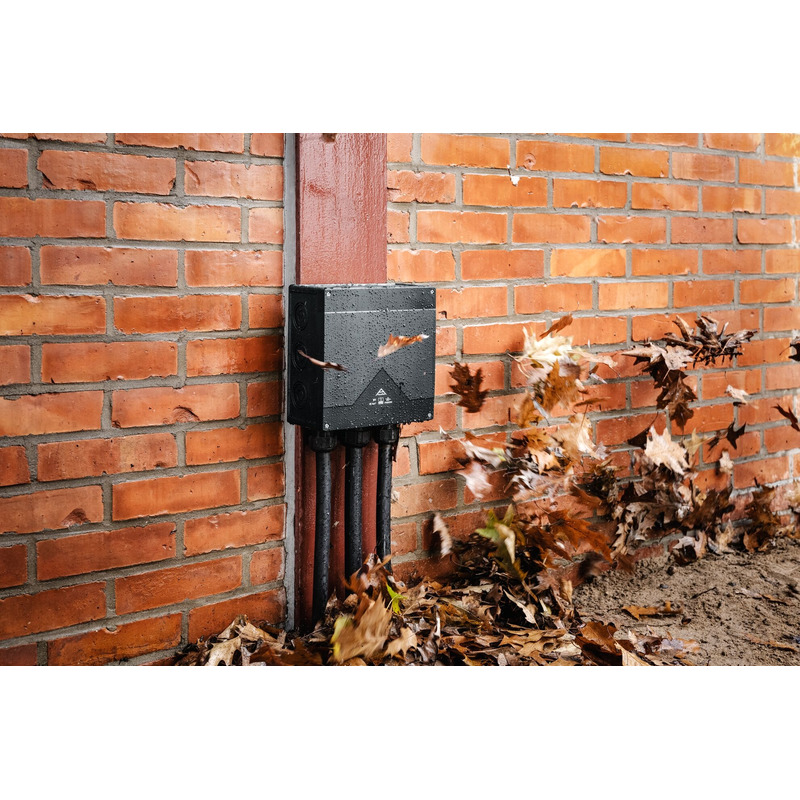

Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902663330
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)
