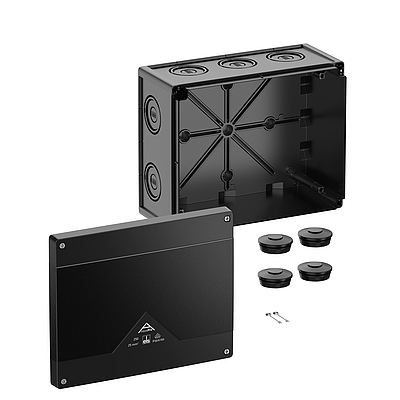

Boîte de raccordement
Référence produit: 42500001 | Dimensions: 252 x 202 x 120 mm

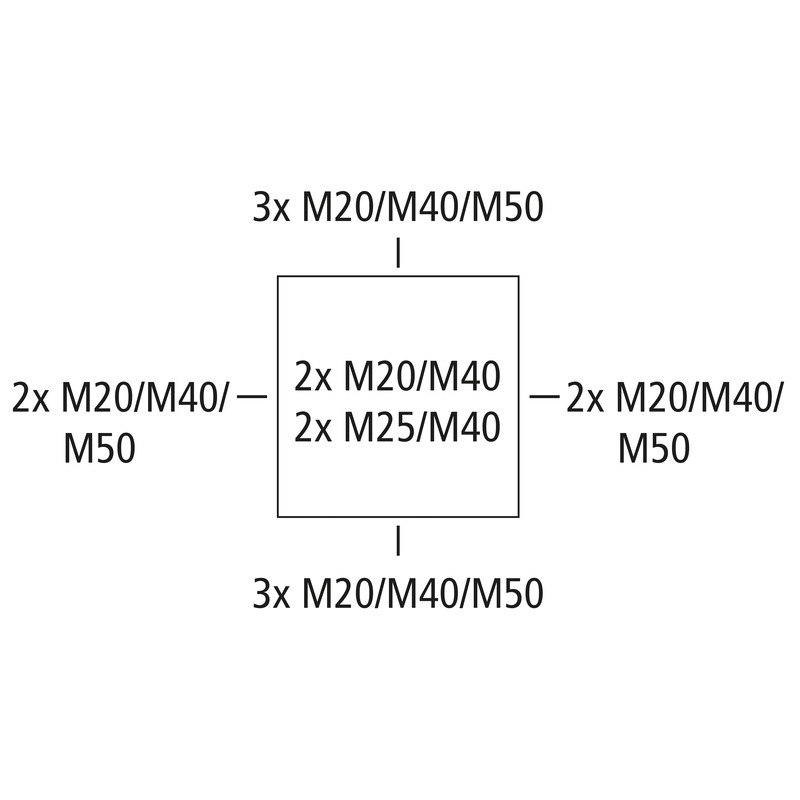

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 25 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée
noir, Ui=1000 V AC, sans bornes
| Tension nominale d'isolement CA | 1000 V |
|---|---|
| Tension nominale d'isolement CC | 1000 V |
| Section de conducteur max. | 25 mm² |
| Classe de protection | II |

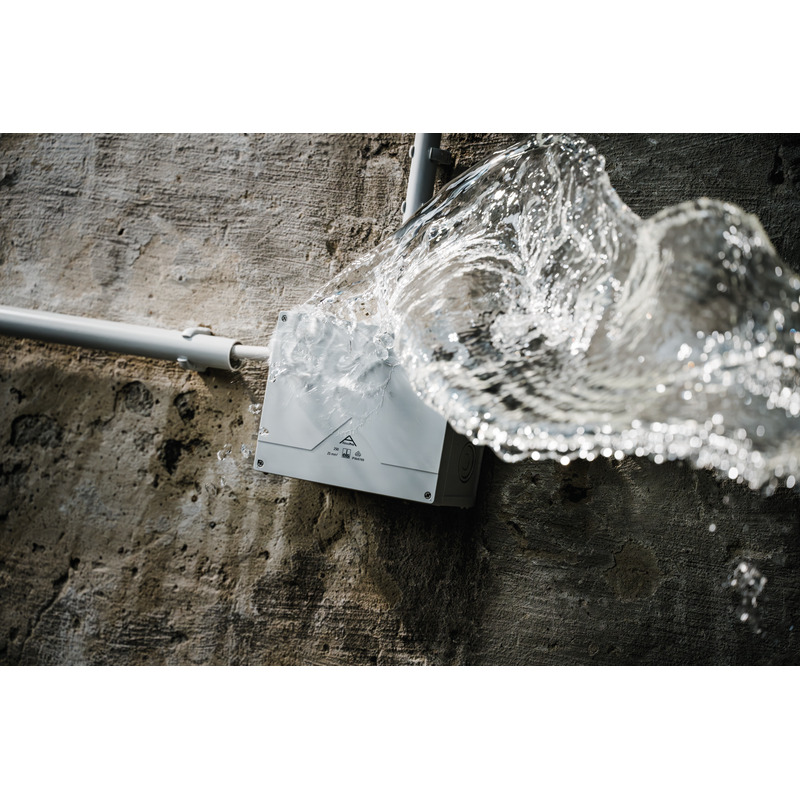

| Type de protection | IP66/IP67/IP69 |
| Type de bornes | sans |
| Couleur de la partie inférieure | noir |
|---|---|
| Couleur de la partie supérieure | noir |
| Largeur | 252 mm |
|---|---|
| Longueur | 202 mm |
| Hauteur | 120 mm |
| Longueur intérieure | 186 mm |
| Largeur intérieure | 236 mm |
| Hauteur intérieure | 99 mm |
| Poids | 1.0341 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V0 |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Résistance aux chocs | IK09 |
|---|---|
| Plombable | oui |
| Couple de la vis du couvercle | 1.5 Nm |

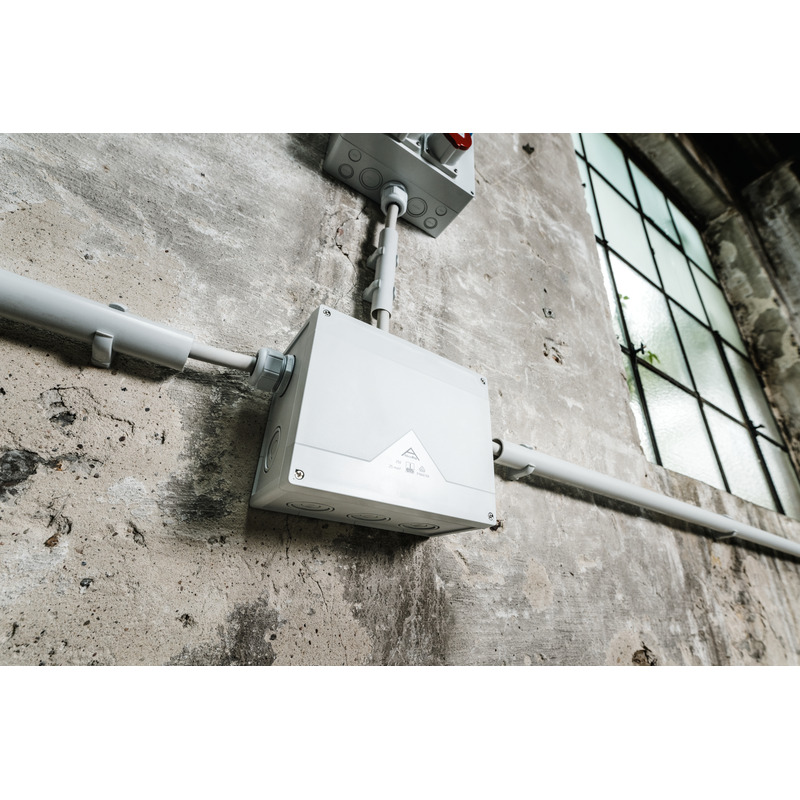

| Type de fixation | Montage mural/au plafond |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |

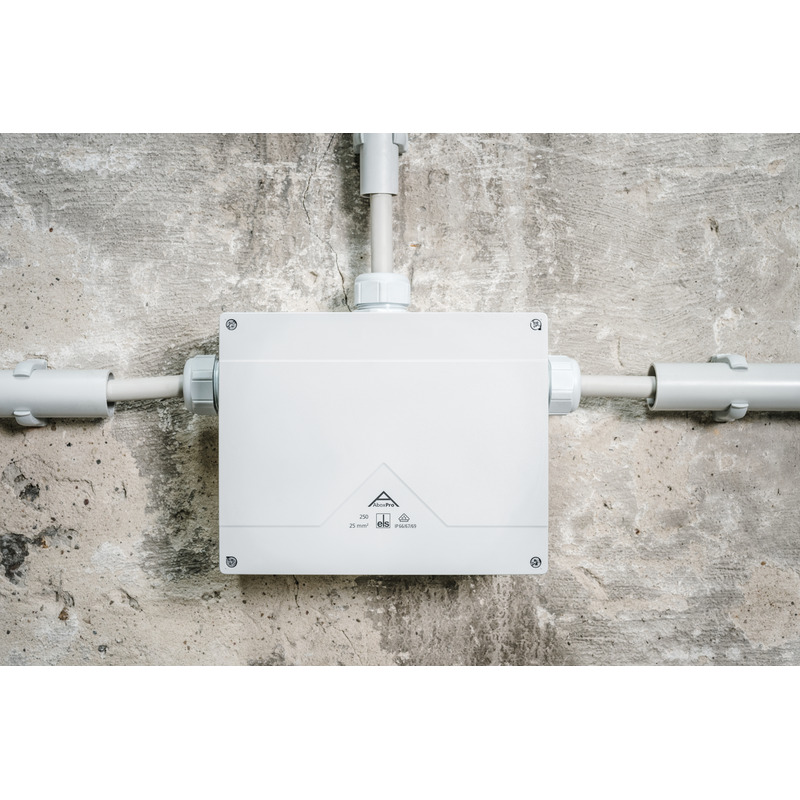

| Lieu d’installation | zone extérieure non protégée |
| EAN | 4013902663576 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polycarbonate, renforcé aux fibres de verre |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marque de contrôle | DLG (résistance à l’ammoniac) |
| Marque de contrôle | DNV (classe : navires et installations Offshore) |
