Cet article est archivé!

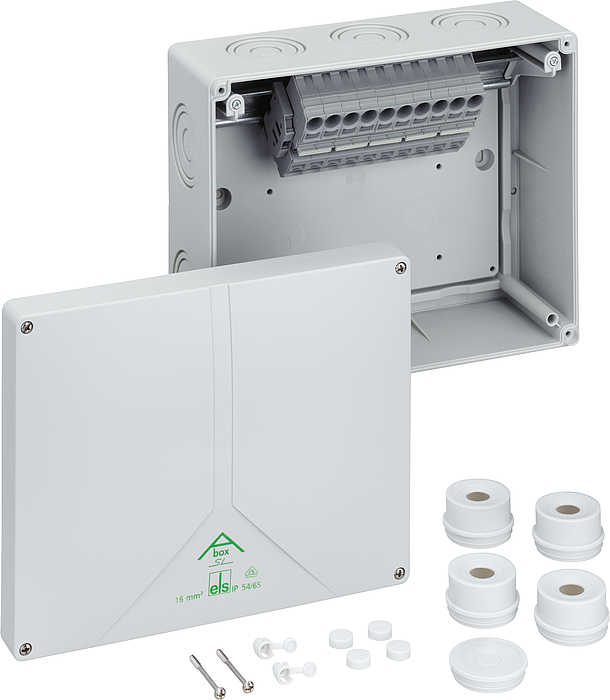

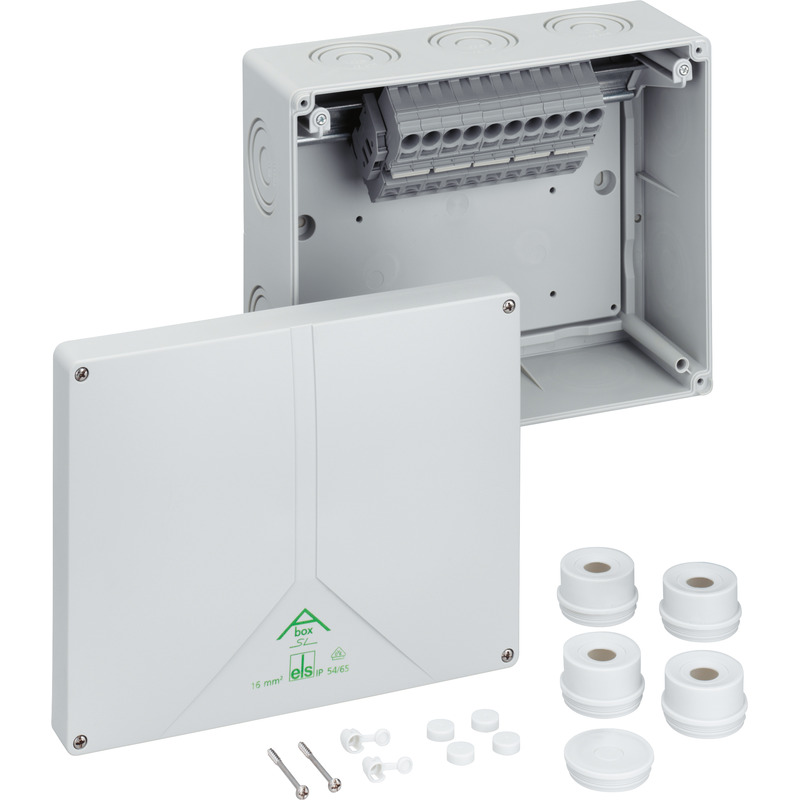

Boîte de raccordement

Abox SL-16²

Référence produit: 83581001 | Dimensions: 250 x 200 x 115 mm

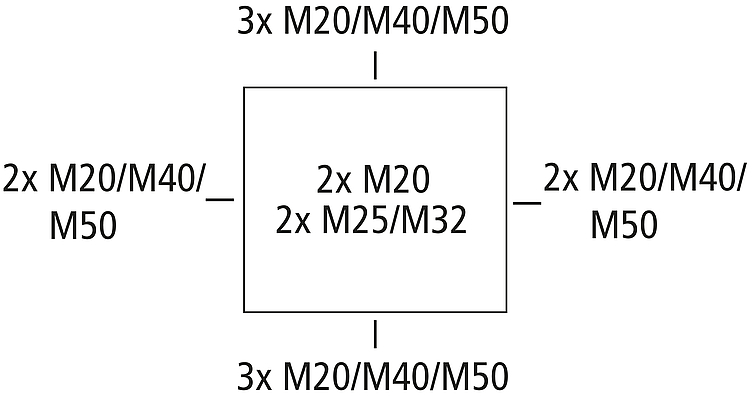

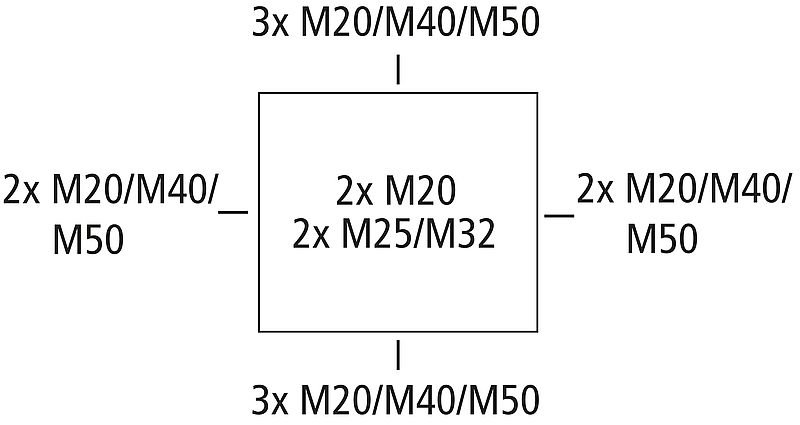

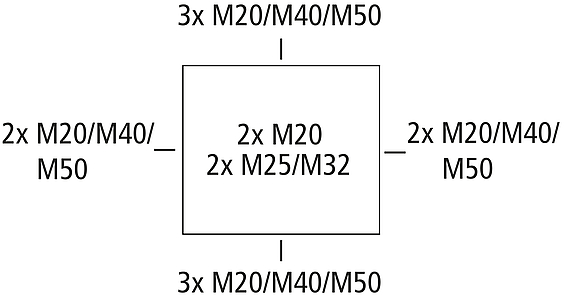

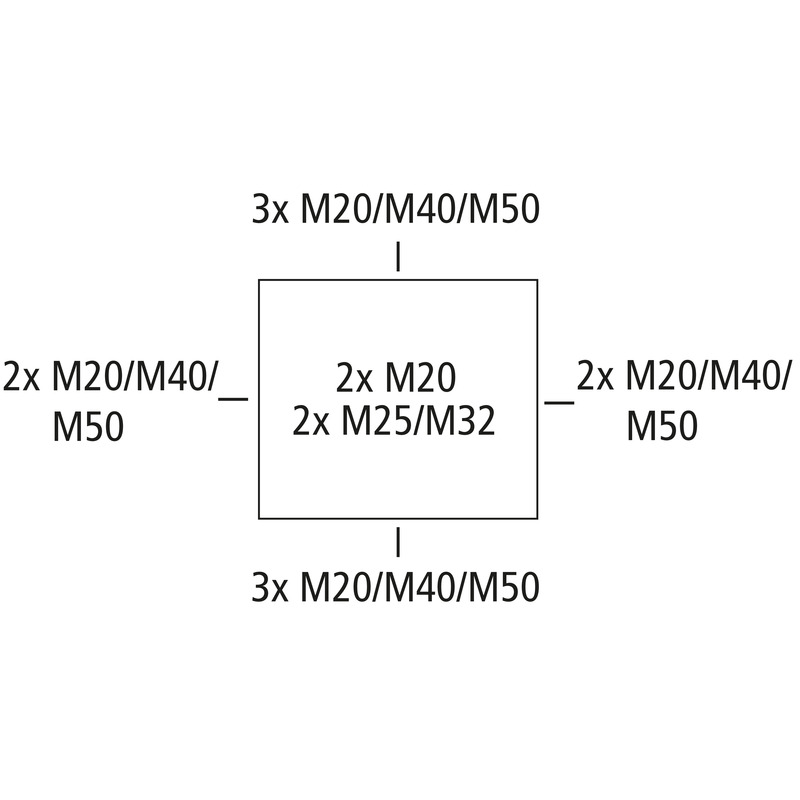

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 16 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25/M32/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis pour installations standard en intérieur

gris, avec borne sans vis en saillie Wago 2016-1201, 5 pôles, section nominale max. selon DIN EN 60998 : 16 mm² pour une capacité de courant de 76 A, section acceptée par pôle : 4 x 0,5 à 16 mm², rigide, 4 x 0,5 à 25 mm² souple

Accès à un produit industriel https://www.spelsberg.be/fr/p/49083501/

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	16 mm²
Classe de protection	II
Type de protection	IP54/IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	250 mm
Longueur	200 mm
Hauteur	115 mm
Poids	1.087 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902931101
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polystyrène
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	dxf (7 Mo)
Plan dimensionnel	dwg (1 Mo)
Plan dimensionnel	jpg (1 Mo)
Plan dimensionnel	pdf (717 Ko)

Certificat

UKCA Explication EN	pdf (50 Ko)
VDE Certificat DE/EN	pdf (768 Ko)
CE Explication DE/EN/FR	pdf (63 Ko)

Accessoires

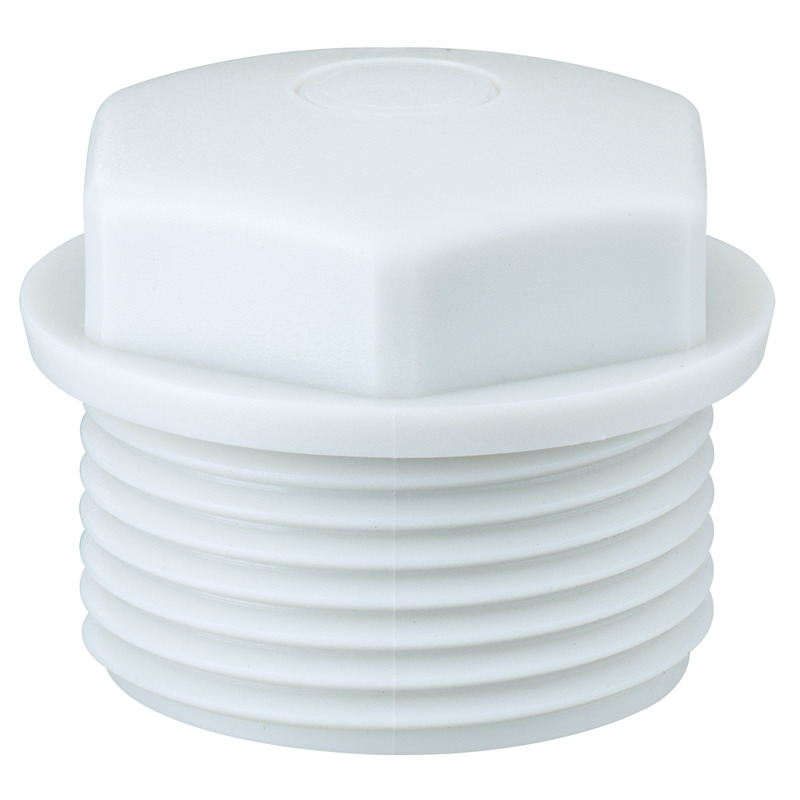

Bouchon WST M20

Dimensions : 24 x 24 x 20 mm
Référence produit: 20342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm

Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
