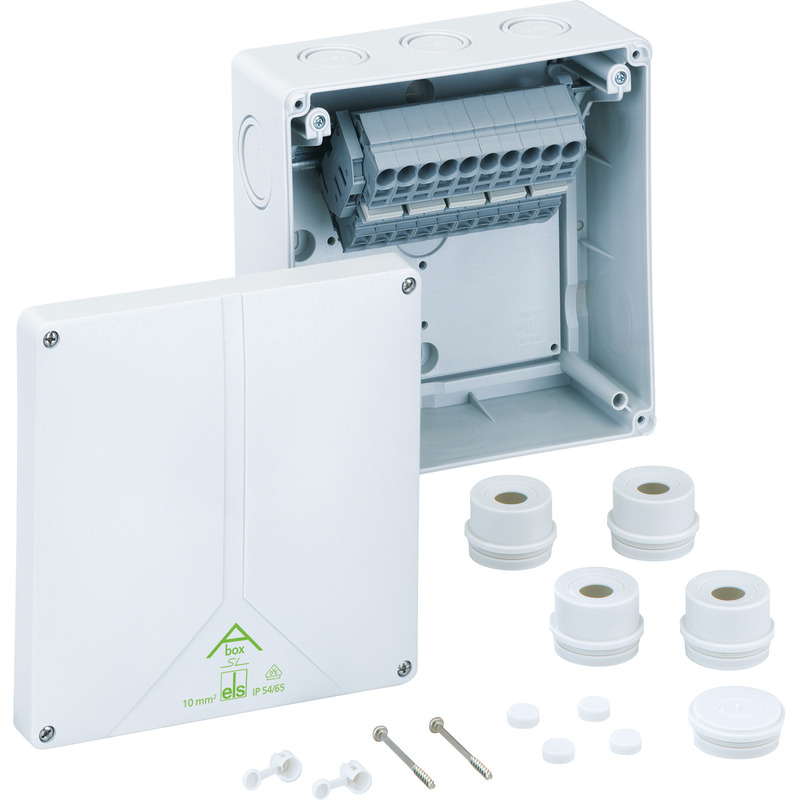

Abox SL-10² Abox SL-10²

Boîte de raccordement

Abox SL-10²

Référence produit: 81681001 | Dimensions: 180 x 180 x 91 mm

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 10 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25/M32/M40, (2 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis pour installations standard en intérieur

gris, avec borne sans vis en saillie Wago 2010-1201, 5 pôles, section nominale max. selon DIN EN 60998 : 10 mm² pour une capacité de courant de 57 A, section acceptée par pôle : 4 x 0,5 à 16 mm² rigide et souple

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 10 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 180 mm
Longueur 180 mm
Hauteur 91 mm
Poids 0.714 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902931095
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (628 Ko)
Plan dimensionnel dxf (7 Mo)
Plan dimensionnel dwg (1 Mo)
Plan dimensionnel jpg (1 Mo)

Certificat

VDE Certificat DE/EN pdf (768 Ko)
CE Explication DE/EN/FR pdf (63 Ko)
UKCA Explication EN pdf (50 Ko)

Accessoires

Bouchon - WST M20

Bouchon WST M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 20342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Liste de surveillance
Détails
Bouchon - WST M25

Bouchon WST M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 20342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Liste de surveillance
Détails
Bouchon - WST M32

Bouchon WST M32

  • Dimensions : 37,5 x 37,5 x 25 mm
  • Référence produit: 20343201

Plage d'étanchéité 17 - 24 mm, Longueur du filetage 14 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Liste de surveillance
Détails
Bouchon - WST M40

Bouchon WST M40

  • Dimensions : 45,8 x 45,8 x 28 mm
  • Référence produit: 20344001

Plage d'étanchéité 17 - 24 mm, Longueur du filetage 14 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Liste de surveillance
Détails
Nipple d'étranglement - WNI M20

Nipple d'étranglement WNI M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 21342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Liste de surveillance
Détails
Nipple d'étranglement - WNI M25

Nipple d'étranglement WNI M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 21342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Liste de surveillance
Détails
Nipple d'étranglement - WNI M32

Nipple d'étranglement WNI M32

  • Dimensions : 37,5 x 37,5 x 25 mm
  • Référence produit: 21343201

Plage d'étanchéité 11 - 22 mm, Longueur du filetage 14 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Liste de surveillance
Détails
Presse-étoupes - KVR M20-MGM

Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M20-GDB/MGM

Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M25-MGM

Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M32-MGM

Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M40-MGM

Presse-étoupes KVR M40-MGM

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22744001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Embout de montage - AST M20

Embout de montage AST M20

  • Dimensions : 24,5 x 24,5 x 22,5 mm
  • Référence produit: 23042001

Plage d'étanchéité 8 - 13,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Liste de surveillance
Détails
Embout de montage - AST M25

Embout de montage AST M25

  • Dimensions : 29,5 x 29,5 x 22,6 mm
  • Référence produit: 23042501

Plage d'étanchéité 9 - 18,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Liste de surveillance
Détails
Embout de montage - AST M32

Embout de montage AST M32

  • Dimensions : 35,5 x 35,5 x 25,1 mm
  • Référence produit: 23043201

Plage d'étanchéité 13 - 23 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Liste de surveillance
Détails
Embout de montage - AST M40

Embout de montage AST M40

  • Dimensions : 46,5 x 46,5 x 25,6 mm
  • Référence produit: 23044001

Plage d'étanchéité 17 - 30 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Liste de surveillance
Détails
Bouchon de fermeture - VST M20

Bouchon de fermeture VST M20

  • Dimensions : 24,5 x 24,5 x 13,5 mm
  • Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Liste de surveillance
Détails
Bouchon de fermeture - VST M25

Bouchon de fermeture VST M25

  • Dimensions : 29,5 x 29,5 x 14,1 mm
  • Référence produit: 23142501

Plage d'étanchéité 9 - 16 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Liste de surveillance
Détails
Bouchon de fermeture - VST M32

Bouchon de fermeture VST M32

  • Dimensions : 36,5 x 36,5 x 14,1 mm
  • Référence produit: 23143201

Plage d'étanchéité 13 - 23 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Liste de surveillance
Détails
Bouchon de fermeture - VST M40

Bouchon de fermeture VST M40

  • Dimensions : 44,5 x 44,5 x 14,6 mm
  • Référence produit: 23144001

Plage d'étanchéité 17 - 30 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Liste de surveillance
Détails
Presse-étoupes - KVR M32

Presse-étoupes KVR M32

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 24743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, sans contre-écrou,...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20/w

Passe-câbles à double membrane DMS M20/w

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M25/w

Passe-câbles à double membrane DMS M25/w

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20

Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M25

Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M32

Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M40

Passe-câbles à double membrane DMS M40

  • Dimensions : 46,5 x 46,5 x 18,6 mm
  • Référence produit: 26044001

Plage d'étanchéité 17 - 28 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Pastille de ventilation - BST M20/sw

Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Liste de surveillance
Détails
Pastille de ventilation - BST M20

Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Liste de surveillance
Détails
