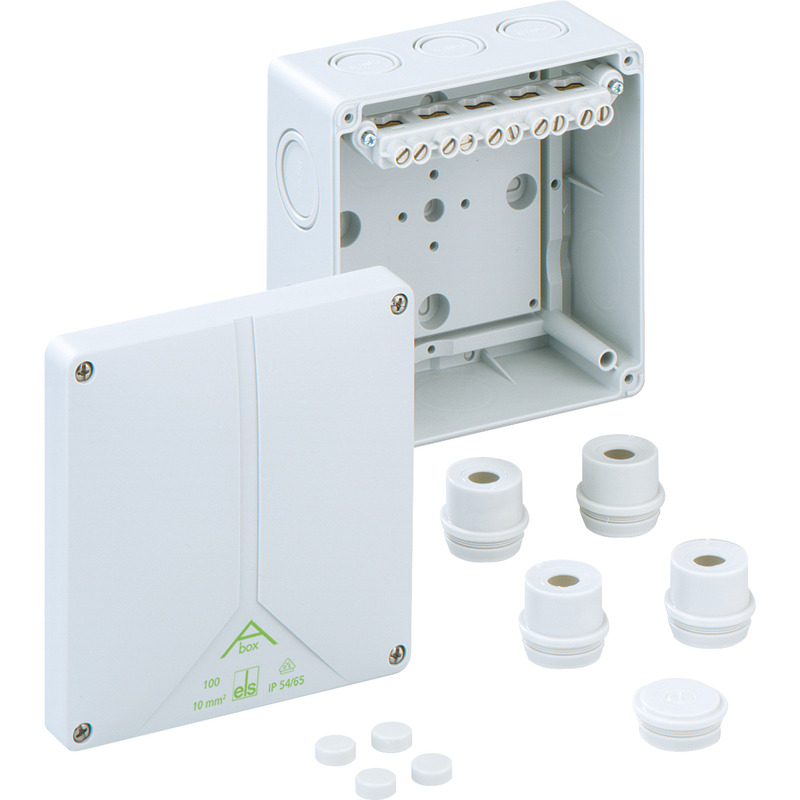

Boîte de raccordement
Référence produit: 81041001 | Dimensions: 140 x 140 x 79 mm

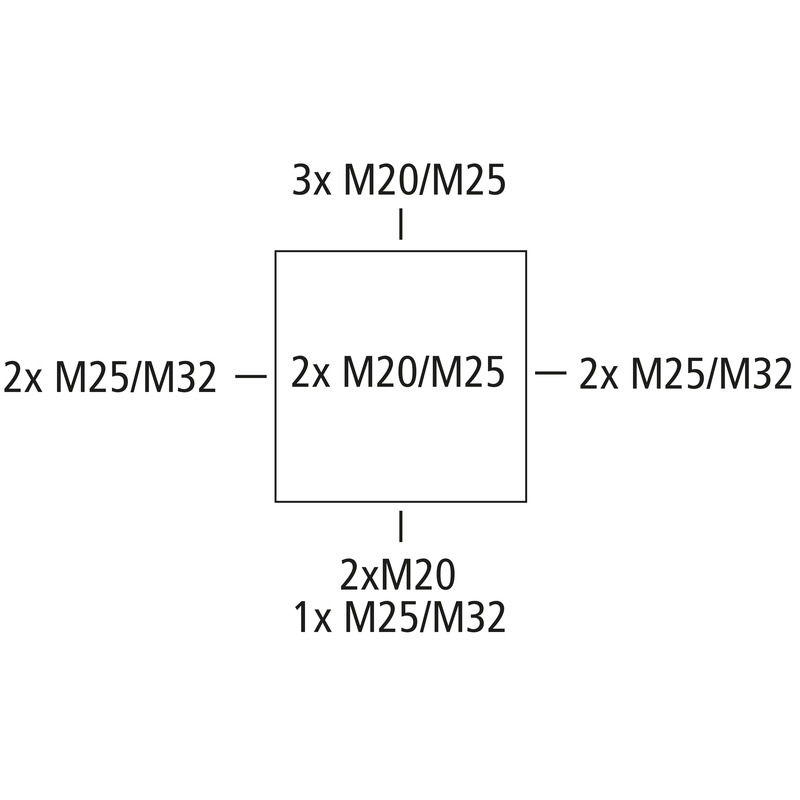

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 10 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25/M32, (2 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur
gris, avec borne à vis en saillie, 5 pôles - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 10 mm² |
| Classe de protection | II |
| Type de protection | IP54/IP65 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 140 mm |
|---|---|
| Longueur | 140 mm |
| Hauteur | 79 mm |
| Poids | 0.3556 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 650 °C |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902110162 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Polystyrène |
|---|---|
| Matériau de la partie supérieure | Polystyrène |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...
Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...
Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...
Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Passe-câbles à double membrane DMS M20/w
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M25/w
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M20
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M25
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M32
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M32/4
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, max. quatre entrées de...
Passe-câbles à double membrane DMS M40
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V
Kit de plombage

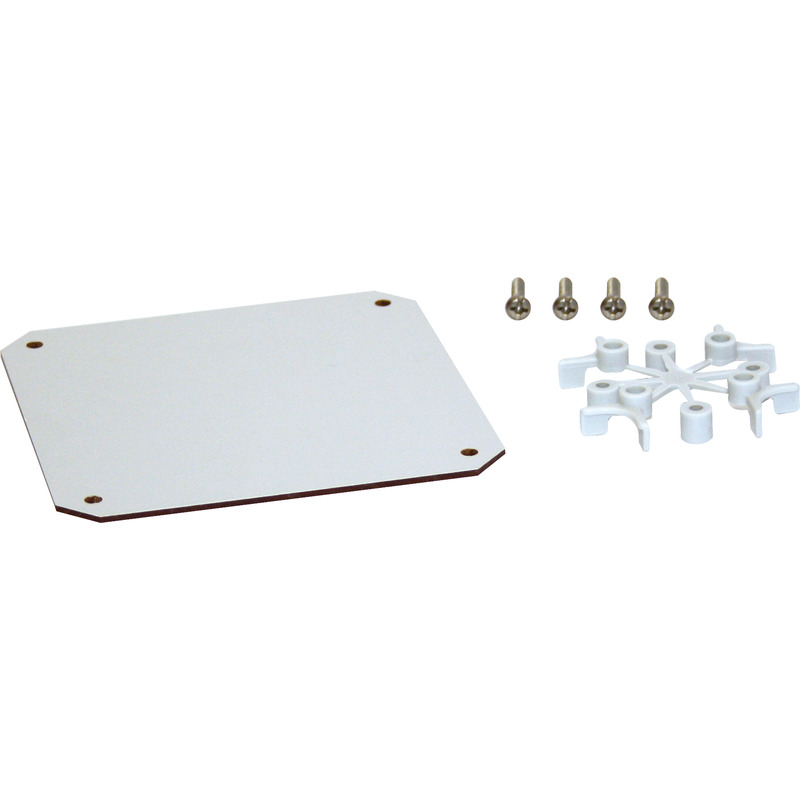

Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris livré avec vis de fixation
