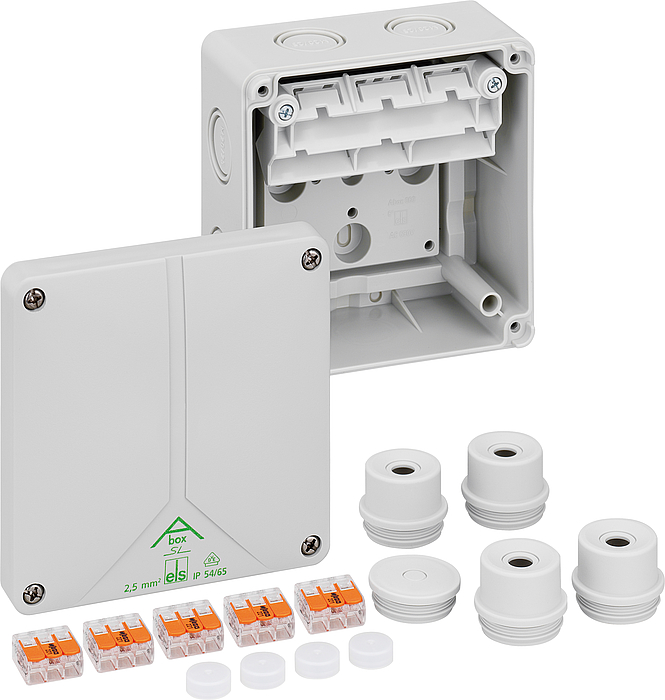

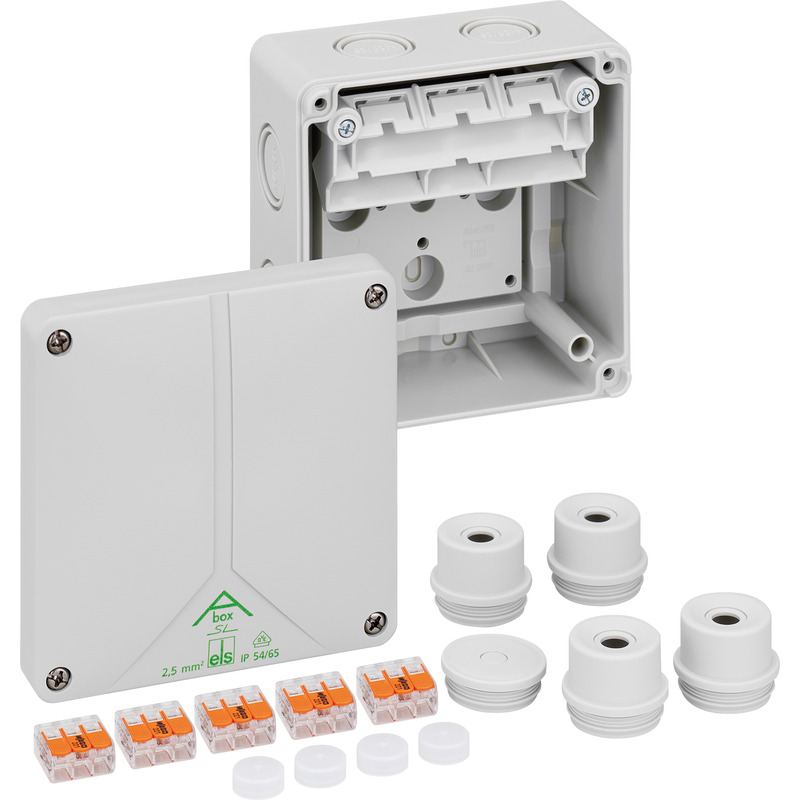

Boîte de raccordement

Abox SL-2,5/4²

Référence produit: 80680701 | Dimensions: 110 x 110 x 67 mm

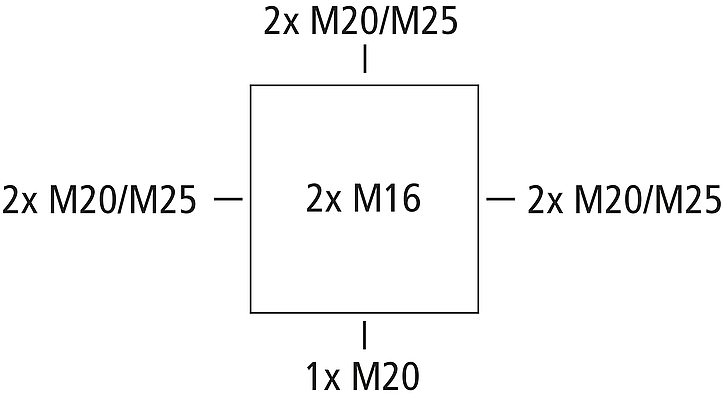

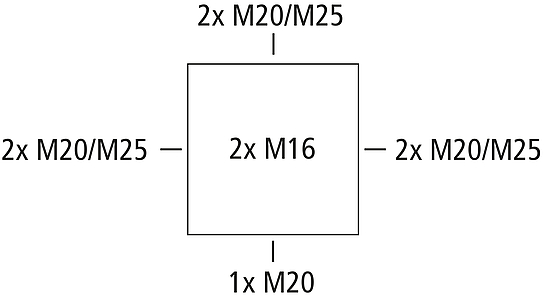

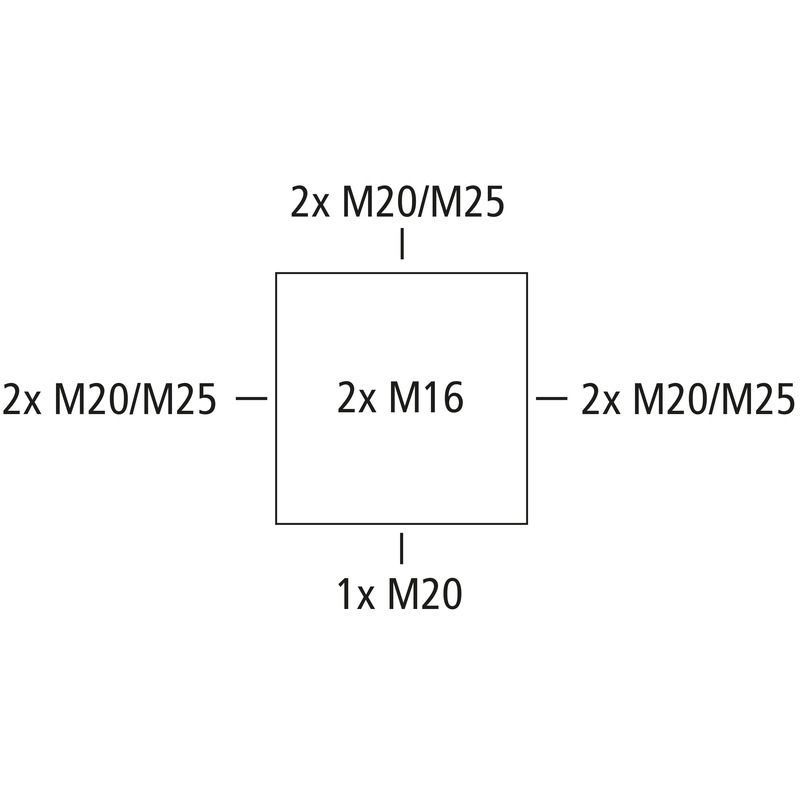

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 4 mm², U_i=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25, (2 Arrière, 7 latéral), points de fixation internes, avec bornes sans vis pour installations standard en intérieur

gris, avec 5 bornes 3 fils sans vis en saillie Wago 221-413, section nominale max. selon DIN EN 60998 : 4 mm² pour une capacité de courant de 24 A, section acceptée par pôle : 3 x 0,2 à 4 mm² rigide et 3 x 0,14 à 4,0 mm² souple

Accès à un produit industriel https://www.spelsberg.be/fr/p/49080601/

Propriétés électriques

Tension nominale d'isolement CA	450 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP54/IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	110 mm
Longueur	110 mm
Hauteur	67 mm
Poids	0.222 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902931071
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polystyrène
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (485 Ko)
Plan dimensionnel	dxf (5 Mo)
Plan dimensionnel	dwg (1 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

VDE Certificat DE/EN	pdf (768 Ko)
UKCA Explication EN	pdf (50 Ko)
CE Explication DE/EN/FR	pdf (63 Ko)
