Ce produit est obsolète. expire à 28.02.2025

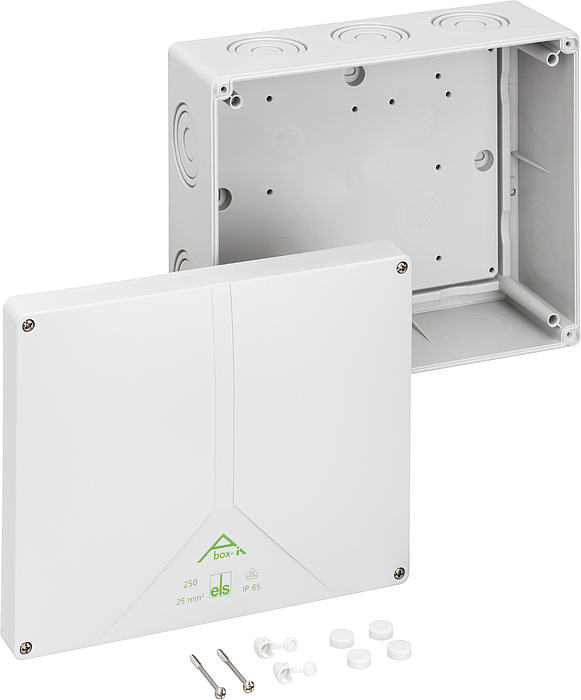

Boîte de raccordement

Abox-i 250-L

Référence produit: 49092501 | Dimensions: 250 x 200 x 115 mm

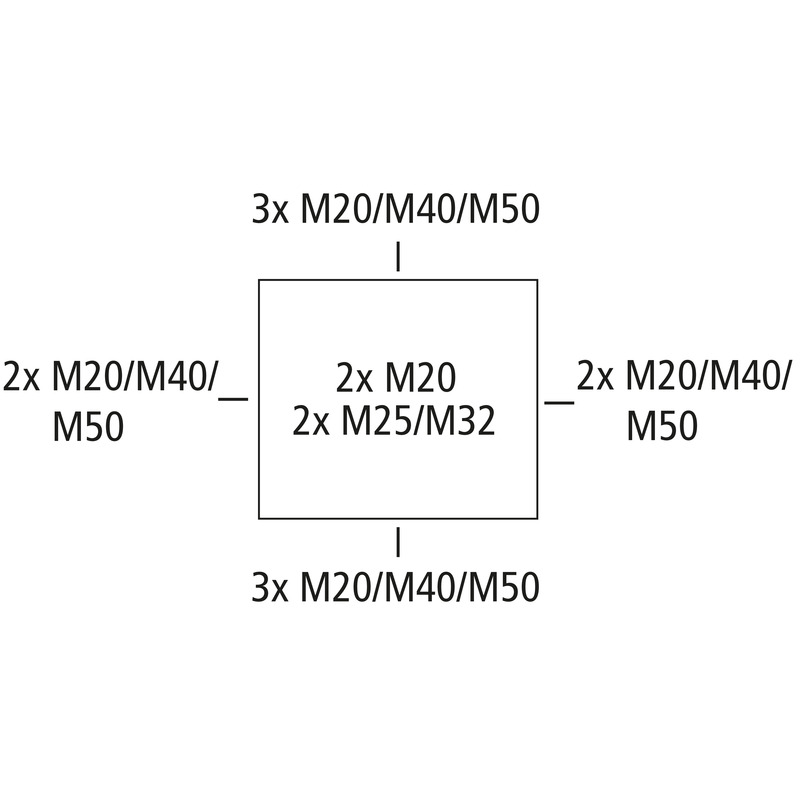

Boîte de raccordement, avec indice de protection IP65, Section nominale 25 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M32/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

gris, sans bornes

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	25 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	250 mm
Longueur	200 mm
Hauteur	115 mm
Poids	0.89 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902948932
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES	pdf (1 Mo)

Fiche cotée

Plan dimensionnel	pdf (449 Ko)
Plan dimensionnel	dxf (4 Mo)
Plan dimensionnel	dwg (859 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

DLG Homologation DE	pdf (2 Mo)
DNV Certificat EN	pdf (198 Ko)
UKCA Explication EN	pdf (49 Ko)
DLG Homologation EN	pdf (2 Mo)
CE Explication DE/EN/PL	pdf (316 Ko)
CE Explication DE/EN/FR	pdf (312 Ko)
VDE Certificat (DIN EN 60670) DE/EN	pdf (329 Ko)

Accessoires

Kit de combinaison de boîtiers KS M20

Dimensions : 100 x 40 x 30 mm
Référence produit: 19202001

Longueur du filetage 17 mm

Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
