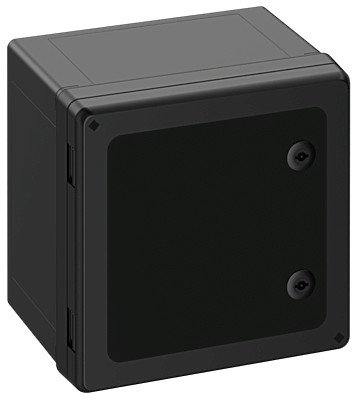

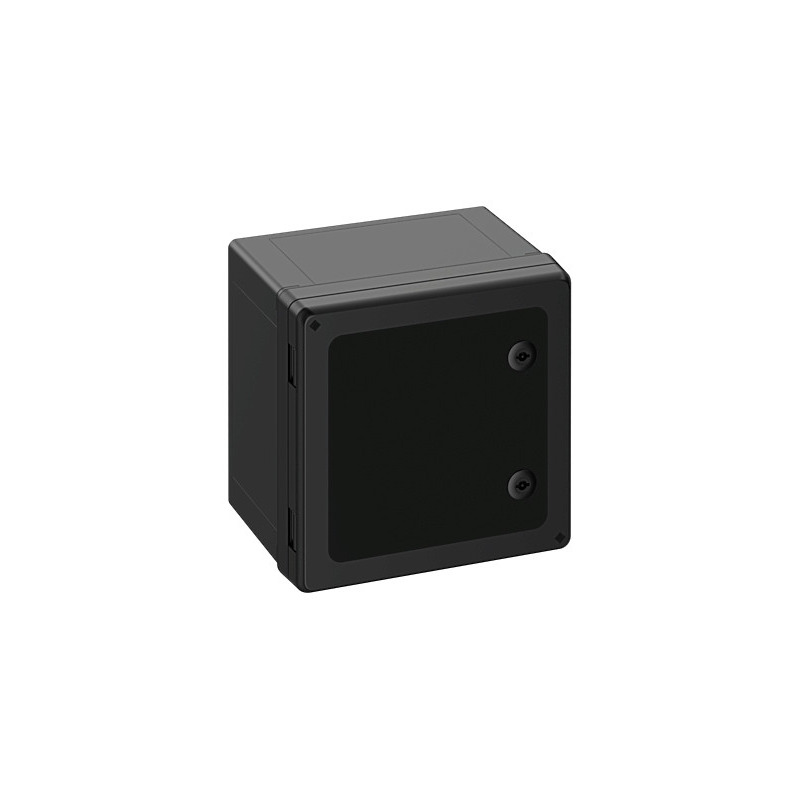

Coffret

GEOS-S 3030-22-o/sw

Référence produit: 75073301 | Dimensions: 300 x 300 x 226 mm

Armoire de commande, convenant à une installation dans des environnements difficiles et dans des espaces extérieurs non protégés, boîtier et cadre : polycarbonate renforcé par des fibres de verre, noir, simil. RAL 9005, porte : polycarbonate.
Serrure à loquet rotatif avec insert double barre de 3 mm (remplaçable) conforme à la norme DIN 43668

avec porte noire

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1500 V
Classe de protection	II
Type de protection	IP66/IP67/IP69
ventilé	non
UL Type Rating	4X, 12/12K

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	300 mm
Longueur	300 mm
Hauteur	226 mm
Longueur intérieure	271 mm
Largeur intérieure	271 mm
Hauteur intérieure	204 mm
Poids	2.76 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Combustibilité selon UL 50/UL 746C	comparable à du 5 VA
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural
Résistance aux chocs	IK09
Plombable	non
Variante à bride	non
Juxtaposable	non
Système de verrouillage	2 points, verrou tournant
avec points de fixation dans le couvercle	oui
Type de la pièce supérieure	Porte
Bouchon	Double paneton, 3 mm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902679638
Packing Unit Code	CT
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau de l’entrée	non pertinent
Matériau d'étanchéité	Silicone
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre

Certificats

Marque de contrôle	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Marque de contrôle	UL-EU (EN 62208)
Marque de contrôle	UL-EU (EN 61439-1/-2)
Marque de contrôle	UL-EU (EN 61439-1/-3)
Marque de contrôle	UL-EU (EN 61439-1 & EN IEC 61439-7)
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage	pdf (2 Mo)

Fiche cotée

Plan dimensionnel	dxf (13 Mo)
Plan dimensionnel	pdf (1 Mo)
Plan dimensionnel	dwg (2 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

UL-EU Certificat (EN 61439-3) EN	pdf (234 Ko)
UL-EU Certificat (EN 61439-2) EN	pdf (230 Ko)
UL Certificat (UL50 / UL50E) EN	pdf (282 Ko)
Déclaration du fabricant DE/EN	pdf (680 Ko)
DNV Certificat EN	pdf (205 Ko)
UKCA Explication EN	pdf (51 Ko)
CE Explication DE	pdf (129 Ko)
UL-EU Certificat (EN 62208) EN	pdf (236 Ko)
UL-EU Certificat (EN 61439-7) EN	pdf (231 Ko)
CE Explication PL	pdf (132 Ko)

Accessoires

Plaque de montage GEOS MPI-3030

Dimensions : 250 x 250 x 5 mm
Référence produit: 72000301

pour GEOS-L/-S 3030-18/-22

Plaque de montage en matière isolante, livré avec vis de fixation, pour montage au sol, montage en...

Liste de surveillance

GEOS-S 3030-22-o/sw

Propriétés électriques

Couleurs

Dimensions

Propriétés du matériel

Propriétés mécaniques

Conditions ambiantes

Sales Information

Matériau

Certificats

Télécharger la fiche de données

Instructions de montage

Fiche cotée

Certificat

Accessoires

pour GEOS-L/-S 3030-18/-22

pour GEOS-L/-S 3030-18/-22

pour GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, longueur 250 mm,...

pour GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

pour GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

pour GEOS-S 3030-22, GEOS-S 3040-22, GEOS-S 4030-22

pour GEOS-S 3030

pour GEOS-S 3030-18/-22, 9 mod., 1 rangée

pour GEOS-S 3030-18/-22, lisse, sans percées

pour GEOS-S 3030-18/-22

Distance par rapport au mur 10 mm

Distance par rapport au mur 40 mm

Distance par rapport au mur 10 mm

Distance par rapport au mur 40 mm

Montage au niveau du boîtier de 300 mm

pour diamètre de mât de 60 à 90mm

pour diamètre de mât de 90 à 150mm

pour diamètre de mât de 150 à 210 mm

pour couvercle arrière du boîtier GEOS 3030 en cas d’utilisation de...

pour GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, longueur 250 mm,...

pour GEOS-L/-S 3030, GEOS-L/-S 3040, longueur 200 mm, hauteur 7,5 mm

pour GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

pour GEOS-S 3030-18/-22

pour armoire de commande GEOS-S 3030 en tant que besoin de...

pour armoire de commande GEOS-S 3030 en tant que besoin de...

Double paneton 3 mm mandrin

Double paneton 5 mm mandrin

4 pans 8 mm

3 pans 8 mm

Poignée

Fente dans la masse

pour GEOS-S, armoires de commande

pour GEOS-S 3030

M40, Kit = 2 unités, Taux de renouvellement d’air : 30 l/jour/kit

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm

Scie cloche pour perceuse à main et à colonnes, version industrielle...

Scie cloche pour perceuse à main et à colonnes, version industrielle...

Scie cloche pour perceuse à main et à colonnes, version industrielle...

Plage d'étanchéité 5 - 9 mm

Plage d'étanchéité 7 - 13 mm

Plage d'étanchéité 9 - 17 mm

Plage d'étanchéité 13 - 21 mm

Plage d'étanchéité 2 - 6,5 mm, Longueur du filetage 12 mm

Plage d'étanchéité 4 - 10 mm, Longueur du filetage 12 mm

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 15 mm

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 15 mm

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 15 mm

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 18 mm

Plage d'étanchéité 21 - 34,5 mm, longueur du filetage 13 mm

noir

Données CAO

Votre requête

Produits similaires

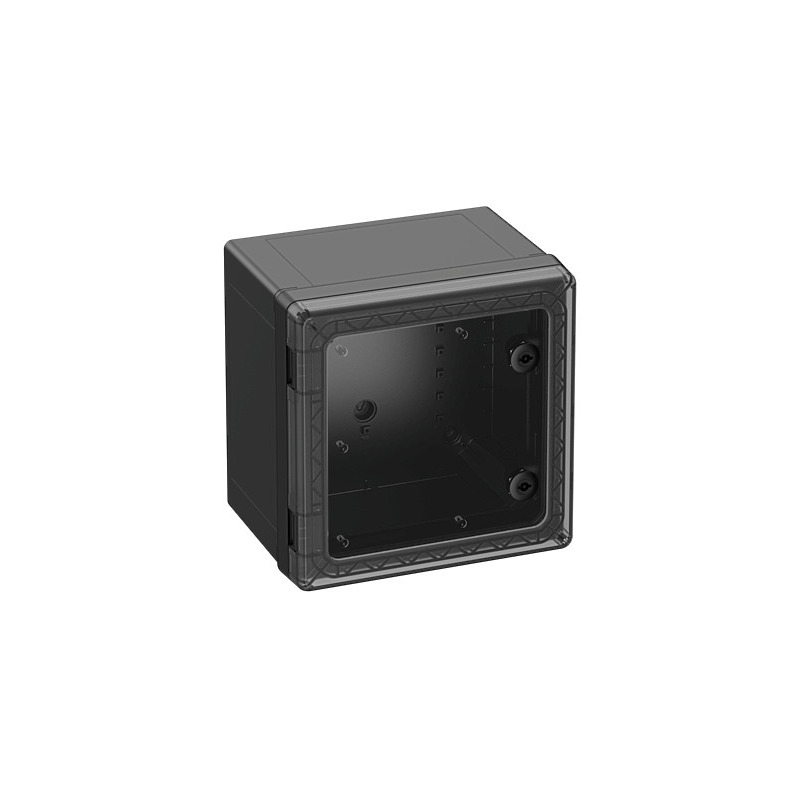

avec porte transparente
