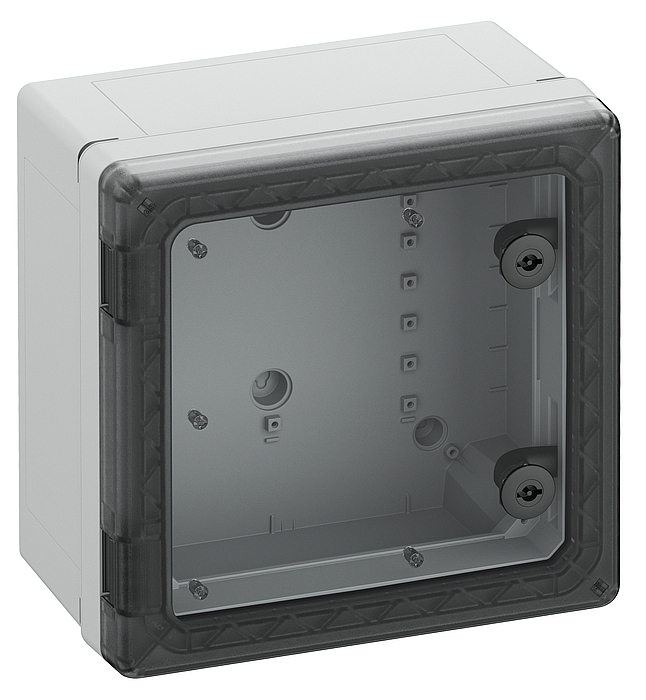

Coffret

GEOS-S 3030-18-to

Référence produit: 71143301 | Dimensions: 300 x 300 x 180 mm

Armoire de commande, convenant à une installation dans des environnements difficiles et dans des espaces extérieurs non protégés, boîtier et cadre : polycarbonate renforcé par des fibres de verre, gris, simil. RAL 7035, porte : polycarbonate.
Serrure à loquet rotatif avec insert double barre de 3 mm (remplaçable) conforme à la norme DIN 43668

avec porte transparente

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1500 V
Classe de protection	II
Type de protection	IP66/IP67/IP69
ventilé	non
UL Type Rating	4X, 12/12K

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	transparent

Dimensions

Largeur	300 mm
Longueur	300 mm
Hauteur	180 mm
Longueur intérieure	271 mm
Largeur intérieure	271 mm
Hauteur intérieure	158 mm
Poids	2.48 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Combustibilité selon UL 50/UL 746C	comparable à du 5 VA
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural
Résistance aux chocs	IK09
Plombable	non
Variante à bride	non
Juxtaposable	non
Système de verrouillage	2 points, verrou tournant
avec points de fixation dans le couvercle	oui
Type de la pièce supérieure	Porte
Bouchon	Double paneton, 3 mm

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902640393
Packing Unit Code	CT
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau de l’entrée	non pertinent
Matériau d'étanchéité	Silicone
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre

Certificats

Marque de contrôle	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Marque de contrôle	UL-EU (EN 62208)
Marque de contrôle	UL-EU (EN 61439-1/-2)
Marque de contrôle	UL-EU (EN 61439-1/-3)
Marque de contrôle	UL-EU (EN 61439-1 & EN IEC 61439-7)
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage	pdf (2 Mo)
Instructions de montage DE/EN/FR	pdf (1.007 Ko)

Fiche cotée

Plan dimensionnel	dxf (13 Mo)
Plan dimensionnel	pdf (1 Mo)
Plan dimensionnel	dwg (2 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

CE Explication PL	pdf (132 Ko)
UL-EU Certificat (EN 62208) EN	pdf (236 Ko)
UL-EU Certificat (EN 61439-2) EN	pdf (230 Ko)
UL-EU Certificat (EN 61439-7) EN	pdf (231 Ko)
DLG Homologation EN	pdf (936 Ko)
DNV Certificat EN	pdf (205 Ko)
UL Certificat (UL50 / UL50E) EN	pdf (282 Ko)
CE Explication DE	pdf (129 Ko)
DLG Homologation DE	pdf (703 Ko)
UL-EU Certificat (EN 61439-3) EN	pdf (234 Ko)
UKCA Explication EN	pdf (51 Ko)
Déclaration du fabricant DE/EN	pdf (680 Ko)

Accessoires

Plaque de montage GEOS MPI-3030

Dimensions : 250 x 250 x 5 mm
Référence produit: 72000301

pour GEOS-L/-S 3030-18/-22

Plaque de montage en matière isolante, livré avec vis de fixation, pour montage au sol, montage en...
