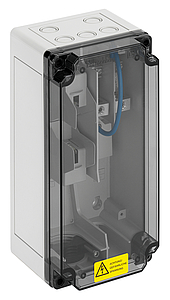

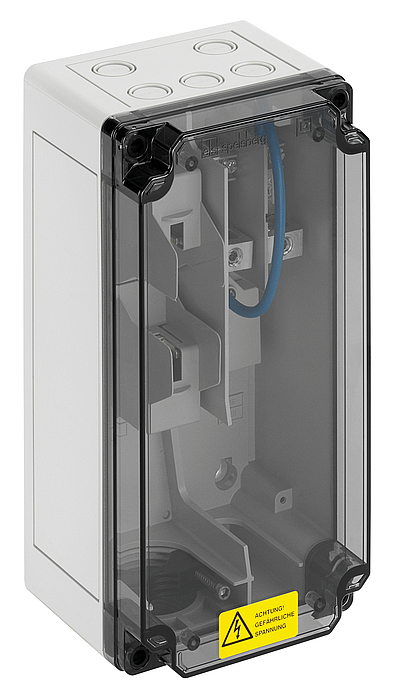

Boîtier de raccordement du logement pour petits câbles
Référence produit: 59301201 | Dimensions: 150 x 300 x 137 mm
Boîtier de raccordement au réseau, pour les réseaux de courant alternatif 230 V (L-N-PE / L-PEN) selon VDE-AR-N 4100 (boîtier de raccordement domestique pour raccord monophasé), In=25 A, Imax=63 A, équipé de : 1 x élément de sécurité NH00, 1 x borne N, 1 x borne PE, 1 x pont PE-N 10 mm², 1 x logement pour 2 fils
Bornes de raccordement de l'alimentation : Borne cadre (6 - 50 mm² CU, 10 - 50 mm² AL)
Bornes de raccordement de la sortie : Raccord rapide (2x 2,5 - 50 mm² CU)
Couvercle transparent
| Tension de service nominale AC | 400 V |
|---|---|
| Classe de protection | II |
| Type de protection | IP54 |
| UL Type Rating | n.i. |
| Largeur | 150 mm |
|---|---|
| Longueur | 300 mm |
| Hauteur | 137 mm |
| Poids | 1.15 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Type de fixation | Structure |
|---|---|
| Résistance aux chocs | IK07 |
| Température ambiante max. | 40 °C |
|---|---|
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902369928 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000248 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Plastique |
|---|
| Marque de contrôle | VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) |
|---|---|
| Marque de contrôle | VDE (DIN 0660-505) |
