Borne de dérivation de ligne principale, section de raccordement 1x25 mm² par pôle et 2 sorties 16 mm² par pôle
4-pôles - 25/16mm²
Ce produit est obsolète.
expire à 31.12.2024

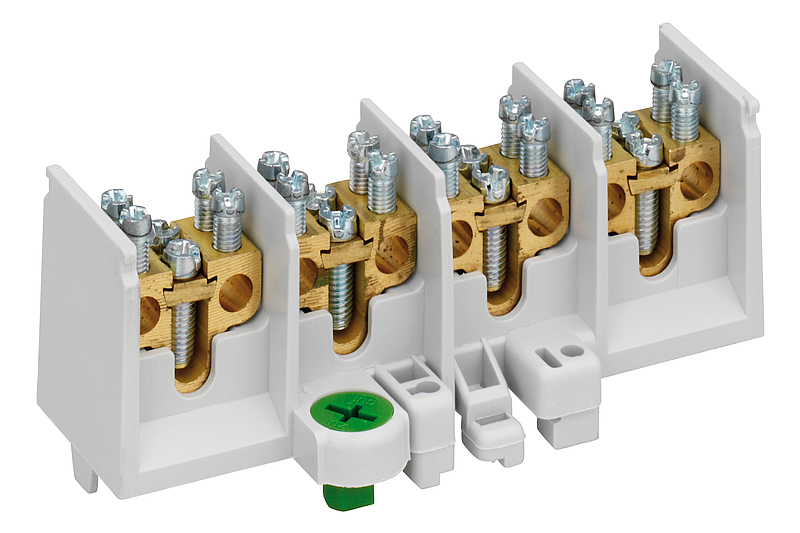

Borne de dérivation de ligne principale
HA 25-42
Référence produit: 69142201 | Dimensions: 130 x 50 x 58 mm
Propriétés électriques
| Tension de service nominale AC | 400 V |
|---|---|
| Nombre de pôles | 4 |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Points de serrage par pôle | 3 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (max) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 1.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 25 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 1.5 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 25 mm² |
| Raccordement 2 : Type de raccordement | Vis |
| Raccordement 2 : Convient aux conducteurs CU | 1 |
| Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (min) | 1.5 mm² |
| Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (max) | 10 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (min) | 1.5 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (max) | 16 mm² |
| Raccordement 2 : Section du conducteur à raccorder, multifilaire (min) | 1.5 mm² |
| Raccordement 2 : Section du conducteur à raccorder, multifilaire (max) | 16 mm² |
Dimensions
| Largeur | 130 mm |
|---|---|
| Longueur | 50 mm |
| Hauteur | 58 mm |
| Poids | 0.2368 kg |
Propriétés du matériel
| Classe d'inflammabilité selon UL94 | V0 |
|---|---|
| Résistance du filament selon EN 60695-2-11 | 960 °C |
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 2.5 Nm |
|---|---|
| Raccordement 2 : Couple de serrage | 2.5 Nm |
Sales Information
| EAN | 4013902014200 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC000275 |
| Numéro de tarif des douanes | 85369010 |
Matériau
| Matériau du corps isolant | Thermoplastique |
|---|
